LW30 시리즈 범용 전환 스위치의 포괄적 인 도입

LW30 시리즈 범용전환 스위치중국의 전기 제어장에서 널리 사용되는 고성능 제품입니다. Changxin 브랜드, Changjiang Electric 및 기타 브랜드를 포함한 많은 유명한 전기 회사가 제조합니다. 소형 구조, 다양한 기능 및 안정적인 성능을 통해이 일련의 제품은 환기 장비, 에어컨 시스템 및 워터 펌프 제어에 이상적인 선택이되었습니다. 다음은 기술 매개 변수, 제품 기능 및 애플리케이션 필드와 같은 여러 차원에서 LW30 시리즈에 대한 포괄적 인 소개입니다.

1. 제품 개요 및 기본 매개 변수

LW30 시리즈 범용전환 스위치다목적 전기 제어 성분이며, 주로 AC 50Hz가있는 전기 회로, 440V 미만의 작동 전압, 240V 미만의 DC 전압 및 20A에서 100A 사이의 전류에 적합합니다. 이 제품은 National Standard GB14048.3 및 International Standard IEC60947-3을 준수하며 시장 인식과 국제 호환성이 우수합니다.

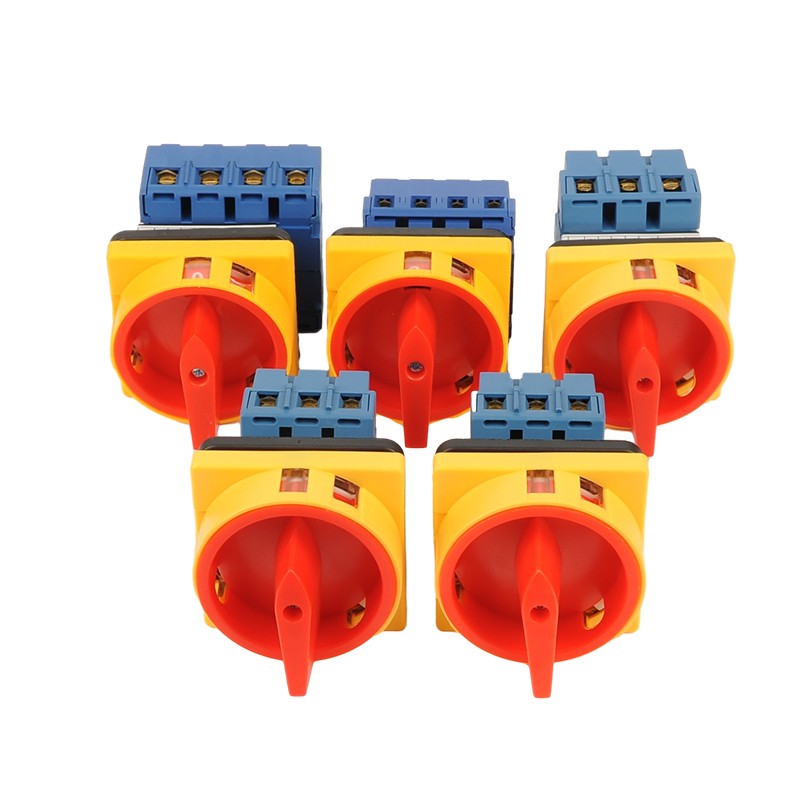

전환 스위치

이 일련의 제품은 20A, 25A, 32A, 40A, 63A, 80A 및 100A의 현재 레벨을 포함하여 전체 전력 부하의 제어 요구 사항을 충족 할 수있는 전체 범위의 사양을 갖습니다. 정격 절연 전압은 690V에 도달하며 전기 분리 성능이 우수합니다. 이 제품은 모듈 식 디자인을 채택하고 전체 스위치를 제거하지 않고도 3 극 표준 블록에 다른 접점 블록을 추가 할 수있어 설치 및 유지 보수의 편의성을 크게 향상시킵니다.

2. 제품 기능 및 디자인 장점

LW30 시리즈 전환 스위치뛰어난 디자인 기능과 성능 장점이 많이 있습니다.

(1) 소형 구조와 작은 크기 : 최적화 된 설계는 제품 크기를 줄이면서 성능을 보장하여 제한된 공간에 쉽게 설치할 수 있습니다. 패널 크기에는 모델에 따라 64 × 64mm와 같은 다양한 사양이 있습니다.

(2) Finger guard safety design: The finger guard function is specially designed to effectively prevent fingers from accidentally touching live parts during operation, thereby improving safety of use.

(3) 우수한 전기 성능 : 단열 거리는 동일한 유형의 다른 스위치보다 크고 단절 속도가 빠르며 이는 AC 및 DC 회로 모두에 적합합니다.

(4) 유연한 작동 모드 : 제품 변환 작업은 유연하며 패널 장착, 기본 장착, 단일 홀 장착 및 도어 잠금 장치가있는베이스 장착 등 다양한 설치 옵션을 제공합니다.

(5) 높은 신뢰성 설계 : 재료 선택은 절묘하고 절연 성능이 좋으며 접촉 시스템은 고품질 재료를 사용하여 장기 신뢰성을 보장합니다.

(6) 모듈 식 확장 기능 : 모듈 식 설계를 통해 스위치를 분해하지 않고 추가 접점 블록을 추가 할 수 있으므로 시스템 확장 및 기능 조정을 용이하게합니다.

3. 기술 매개 변수

LW30 시리즈에는 풍부하고 포괄적 인 기술 매개 변수가 있으며 다른 모델은 다양한 응용 프로그램 시나리오에 최적화됩니다.

(1) 정격 전기 매개 변수 :

- 정격 절연 전압 : 690V

- 정격 작동 전압 : AC 440V, DC 240V

- 정격 열 전류 (ITH) : 20A ~ 100A

- 정격 작동 전류 (LE) : 240V/440V

(2) 하중 용량 :

-AC-21A 응용 프로그램 : 20A ~ 100A

-AC-22A 응용 프로그램 : 20A ~ 100A

-AC-23A 응용 프로그램 : 15A ~ 70A (전력 4kW ~ 37kW에 해당)

-AC-3 응용 프로그램 (모터 제어) : 11.7A ~ 57A (전력 3kW ~ 30kW에 해당)

(3) 기계적 특성 :

- 작동 주파수 : 시간당 120 회

- 기계적 수명 : 0.1 × 10 배

- 전기 수명 : 0.03 × 10 배

(4) 설치 치수 :

- 패널 설치 모델 치수 : 64 × 42 × 54mm ~ 64 × 70 × 80mm

- 설치 구멍 간격 : 48 × 48mm

- 설치 구멍 직경 : φ10mm 또는 φ4.2mm

(5) 환경 적응성 :

- 작업 환경 온도 : -5 ℃ ~ +40 ℃

- 24 시간 이내의 평균 온도는 +35 ℃를 초과하지 않습니다.

- 고도는 2000 미터를 초과하지 않습니다

4. 주요 응용 프로그램 영역

LW30 시리즈 Universal전환 스위치탁월한 성능과 넓은 적응성으로 인해 많은 분야에서 널리 사용됩니다.

(1) HVAC 시스템 :

- 환기 장비의 메인 스위치 제어

- 에어컨 시스템의 모드 전환

- 워터 펌프 시스템의 시작 및 중지

(2) 산업 통제 분야 :

- 소규모 용량 AC 모터의 직접 제어 (최대 37kW)

- 테스트 회로 선택 및 전환을위한 테스트 장비 스위치

- 전기 측정 기기의 위상 변화 측정 제어

(3) 전력 분배 시스템 :

- 전력 분배 장비의 원격 제어 스위치

- 메인 및 대기 전원 공급 장치의 변환을 실현하는 전원 스위칭 장치

- 다양한 회로 상태의 스위칭을 실현하기위한 회로 제어 스위치

(4) 특별한 신청서 :

- 도어 잠금 장치가있는 모델은 중요한 장비의 전력 관리에 사용할 수 있습니다.

- 보호 모델은 특정 보호 요구 사항이있는 경우에 적합합니다.

- DC 회로의 제어 및 전환

5. 모델 분류 및 선택 안내서

LW30 시리즈는 현재 레벨 및 설치 방법에 따라 여러 모델로 나눌 수 있습니다. 사용자는 실제 요구에 따라 선택할 수 있습니다.

(1) 현재 레벨별 선택 :

-작은 전류 응용 프로그램 (20A-32A) : LW30-20, LW30-25, LW30-32

-중간 전류 응용 프로그램 (40A-63A) : LW30-40, LW30-63

-대형 전류 응용 프로그램 (80A-100A) : LW30-80, LW30-100

(2) 설치 방법으로 선택 :

- 패널 장착 유형 : 제어 캐비닛 패널 장착에 적합

- 기본 장착 유형 : 35mm 표준 레일에 설치할 수 있습니다.

- 단일 구멍 장착 유형 : 공간이 제한된 경우에 적합

- 도어 잠금 장치가있는 기본 장착 유형 : 오해를 방지 해야하는 경우에 사용

(3) 특수 기능으로 선택 :

- 표준 유형 : 기본 제어 요구 사항을 충족합니다

- 보호 유형 : 보호 커버, 가혹한 환경에 적합합니다.

- 잠금 가능 유형 : 무단 작동을 방지하기위한 자물쇠 메커니즘이 장착

6. 설치 및 사용을위한 예방 조치

LW30 시리즈 전환 스위치의 안전하고 안정적인 작동을 보장하려면 설치 및 사용 중에 다음 예방 조치를 취해야합니다.

(1) 사전 설치 검사 :

- 스위치 모델이 부하와 일치하는지 확인하십시오

- 스위치 모양이 손상되지 않은지, 작동 메커니즘이 유연한 지 확인

- 전기 매개 변수가 시스템 요구 사항을 충족하는지 확인

(2) 설치 요구 사항 :

- 제품 차원에 따라 구멍을 엄격하게 열어줍니다

- 스트레스 집중을 피하기 위해 설치 표면이 평평한 지 확인

- 느슨한 연결을 피하기 위해 배선 단자를 단단히 연결해야합니다.

(3) 환경 사용 :

- 습하고 먼지가 많거나 부식성이있는 환경에서 사용하지 마십시오

- 주변 온도가 제품의 지정된 범위를 초과해서는 안됩니다.

- 스위치 상태를 정기적으로 확인하고 시간이 지남에 따라 먼지를 청소하십시오.

(4) 유지 보수 :

- 연락처 상태를 정기적으로 확인하고 필요한 경우 연락처를 정리하십시오.

- 작동 메커니즘이 유연한 지 확인하고 필요한 경우 윤활유를 추가하십시오.

- 오랫동안 사용되지 않은 스위치는 메커니즘의 유연성을 유지하기 위해 정기적으로 여러 번 작동해야합니다.

LW30 시리즈 Universal전환 스위치포괄적 인 성능, 다양한 모델 및 광범위한 적용 가능성으로 산업 제어 분야에서 중요한 선택이되었습니다. 전통적인 전기 제어 또는 최신 자동화 시스템이든 LW30 시리즈는 신뢰할 수 있고 유연한 솔루션을 제공 할 수 있습니다. 합리적인 선택과 올바른 설치 및 사용을 통해 다양한 전기 제어 시스템에 대한 안전하고 안정적인 운영 보증을 제공하기 위해 성능 장점을 완전히 활용할 수 있습니다.
