LW5 시리즈 범용 전환 스위치에 대한 포괄적 인 소개

LW5 시리즈 범용전환 스위치중국의 전기 제어장에서 가장 널리 사용되는 전환 스위치 제품 중 하나입니다. 그들은 Delixi, Tianzheng 및 기타 브랜드를 포함한 많은 유명한 전기 회사에서 제조합니다. 이 일련의 제품은 신뢰할 수있는 구조, 다양한 기능 및 고가의 성능을 갖춘 전기 제어 회로 변환 및 소형 전력 모터 제어에 이상적인 선택이되었습니다. 다음은 제품 개요, 기술 매개 변수, 모델 분류 및 응용 프로그램 필드와 같은 여러 차원에서 LW5 시리즈에 대한 포괄적 인 소개입니다.

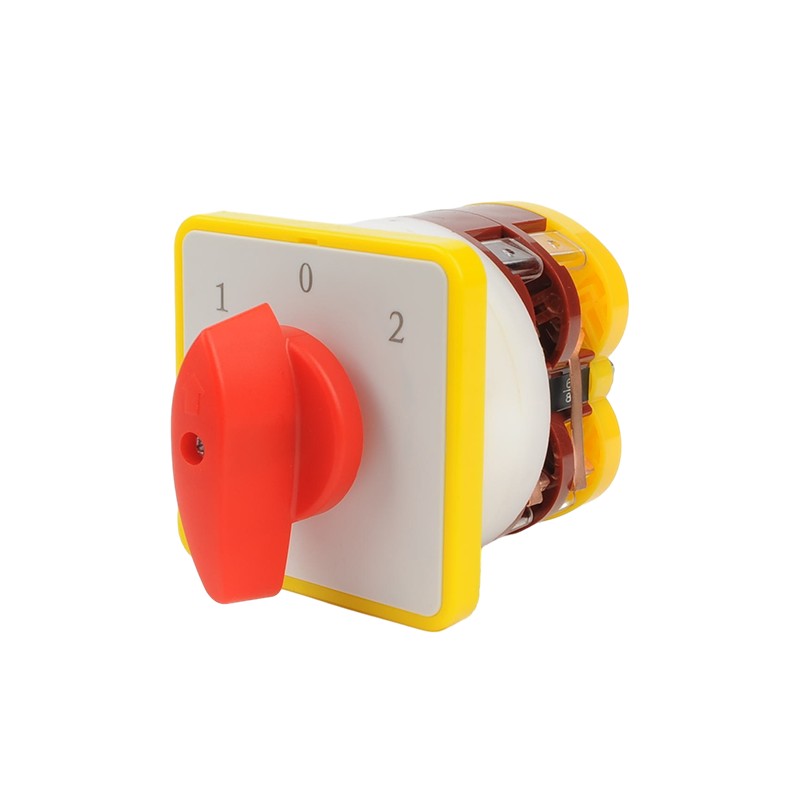

1. 제품 개요 및 기본 기능

LW5 시리즈 범용전환 스위치다목적 마스터 제어 전기 기기는 주로 AC 50Hz, 정격 전압 및 최대 440V의 DC 전압에 사용되는 회로에 사용됩니다. 다른 용도에 따라 두 가지 범주로 나눌 수 있습니다.

(1) 마스터 제어 전환 스위치 : 전기 제어 회로의 변환에 사용됩니다.

(2) 모터 제어 전환 스위치 : 5.5kW 이하의 3 상 다람쥐 케이지 비동기 모터를 직접 제어 할 수 있습니다.

이 일련의 제품은 모듈 식 설계를 채택하며 접촉 시스템 섹션의 수는 1에서 16으로 유연하게 구성되어 다른 복잡성의 제어 요구 사항을 충족시킬 수 있습니다. 작동 모드는 포지셔닝 유형과 자체 재조정 유형의 두 가지 유형으로 나뉩니다. 액추에이터 모양은 볼 핸들 유형 및 손잡이 유형으로 제공됩니다. 보호 양식에는 다양한 설치 환경 요구 사항을 충족하기위한 오픈 유형 및 보호 유형 (IP40)이 포함됩니다.

2. 핵심 기술 매개 변수 및 성능 지표

(1) 전기 매개 변수 :

- 정격 절연 전압 : 500V

- 정격 작동 전압 :

AC : 500V 이하

DC : 440V 이하

- 기존 가열 전류 : 16a

- 모터 제어 기능 : 5.5kW 이상 3 상 다람쥐 케이지 비동기 모터

(2) 기계적 특성 :

- 기계 생활 : 백만 번 이상

- 전기 수명 : 200,000 회 이상

- 작동 주파수 :

* 간헐적 사이클 작업 시스템 : 시간/시간

* 8 시간 작업 시스템

(3) 구조 매개 변수 :

- 접점 시스템 섹션 수 : 1-16 섹션

- 섹션 당 연락처 수 : 더블 브레이크 연락처 그룹

- 설치 방법 : 패널 설치

- 치수 : 섹션 수와 작동 모드에 따라 다릅니다.

3. 제품 모델 분석 및 분류

LW5 시리즈 모델 명명 규칙에는 풍부한 정보가 포함되어 있습니다. 예를 들어 LW5-16/5.5N3을 사용하십시오.

-LW5 : 제품 시리즈

-16 : 기존 열 전류 16a

-5.5N : 5.5kW 모터 및 가역적 변환을 제어 할 수 있습니다 (N)

-3 : 3 섹션 접촉

다른 분류 방법에 따르면 LW5 시리즈는 다음과 같이 나눌 수 있습니다.

(1) 목적에 따라 :

- 마스터 제어 (Q1, Q2와 같은 코드)

-모터 컨트롤 (N- 반영성 변환, S- 이중 속도, SN- 이중 속도 가역 등))

(2) 작동 모드에 따라 :

- 포지셔닝 유형 (핸들은 작동 위치에 남아 있음)

- 자체 설정 유형 (핸들 핸들은 자동으로 원래 위치로 돌아갑니다)

(3) 액추에이터의 외관에 따라 :

- 볼 핸들 유형

- 손잡이 유형

(4) 보호 양식에 따라 :

- 오픈 유형

- 보호 유형 (IP40)

4. 일반적인 응용 영역

LW5 시리즈 범용 전환 스위치는 유연하고 신뢰할 수있는 특성으로 인해 다음 필드에서 널리 사용됩니다.

(1) 산업 통제 분야 :

- 전기 제어 회로의 변환

- 소규모 파워 모터의 직접 제어 (시작, 중지, 가역적 변환, 속도 변화 등)

- 공작 기계 제어 회로

- 테스트 장비 스위치

(2) 전력 시스템 필드 :

- 전력 분배 장비의 원격 제어 스위치

- 전기 측정 기기의 위상 측정 제어

- 전원 스위칭 장치

(3) 전기장 구축 :

- 조명 제어 시스템

- 환기 장비 제어

- 엘리베이터 제어 시스템

5. 특수 모델 및 파생 시리즈

표준 모델 외에도 LW5 시리즈에는 일부 특수 모델 및 파생 시리즈도 포함됩니다.

(1) 폭발 방지 LW5 :

- 폭발성 가스 환경 구역 1 및 구역 2에 적용 가능

- 폭발 방지 마크 : Exdbebiict6gb

- 보호 수준 : IP65/IP66

- 정격 전류 : 10A-20A

- 석유, 화학 및 제약 산업과 같은 위험한 장소에서 널리 사용

(2) 보호 가역적 변환 스위치 LW5-16/5.5N3 :

- 주택 보호 수준 IP40

- 모터의 가역적 제어에 특별히 사용됩니다

- 기존의 폐쇄 가열 전류 16a

(3) 자물쇠 기능이있는 모델 :

- 승인되지 않은 작동을 방지하십시오

- 중요한 장비의 전력 관리에 사용됩니다

6. 선택 및 설치 안내서

(1) 선택점 :

- 부하 유형 (저항/유도 성) 및 현재 크기에 따라 정격 값을 선택하십시오.

- 제어 복잡성에 따라 연락처 섹션 수를 선택하십시오.

- 작동 습관에 따라 핸들 유형을 선택하십시오.

- 환경 조건에 따라 보호 수준을 선택하십시오.

(2) 설치 예방 조치 :

- 제품 크기에 따라 구멍을 엄격하게 엽니 다.

- 배선 단자는 단단히 연결되어야합니다

- 습하고 먼지가 많거나 부식성이있는 환경에서 사용하지 마십시오

- 정기적으로 접촉 상태 및 작동 메커니즘 유연성을 확인하십시오.

(3) 유지 보수 권장 사항 :

- 연락처를 정기적으로 청소하십시오

- 작동 메커니즘이 유연한 지 확인하십시오

- 오랫동안 사용되지 않은 스위치는 정기적으로 여러 번 작동해야합니다.

LW5 시리즈 Universal전환 스위치성숙한 디자인, 신뢰할 수있는 성능 및 경제적 가격으로 국내 전기 제어장에서 고전적인 제품이되었습니다. 간단한 라인 변환이든 저전력 모터 제어이든 LW5 시리즈는 적절한 솔루션을 제공 할 수 있습니다. 합리적인 선택과 올바른 설치 및 사용을 통해 다양한 전기 제어 시스템에 대한 신뢰할 수있는 작동 보증을 제공하기 위해 성능 장점을 완전히 활용할 수 있습니다.
