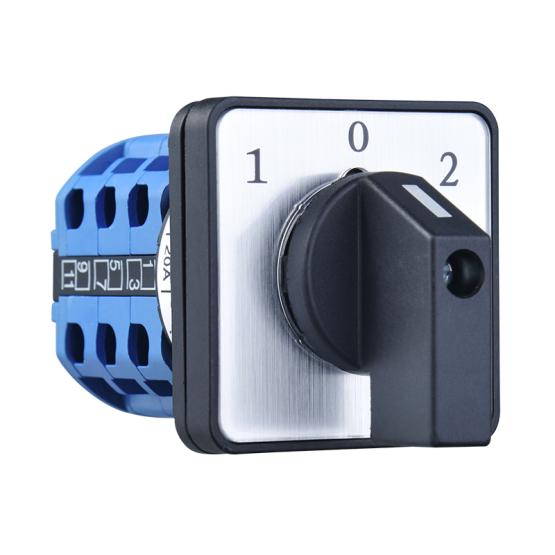

LW26 시리즈 범용 전환 스위치 제품 소개

LW26 시리즈 범용전환 스위치국내 전기 제어 분야에서 널리 사용되는 고품질 제품입니다. Changxin 브랜드, Changjiang Electric 및 기타 브랜드를 포함한 많은 유명한 전기 회사가 제조합니다. 이 일련의 제품은 탁월한 성능, 다양한 기능 및 광범위한 적용 가능성을 갖춘 기존 전환 스위치를 대체했습니다. 다음은 기술 매개 변수, 제품 기능 및 애플리케이션 필드와 같은 여러 차원에서 LW26 시리즈에 대한 포괄적 인 소개입니다.

1. 제품 개요 및 기본 매개 변수

LW26 시리즈 범용 전환 스위치는 다목적 전기 제어 구성 요소로, 주로 AC 50Hz, 정격 작동 전압 440V 이하, DC 전압 240V 이하의 전기 회로에 주로 적합하며 10A에서 160A까지 전류를 정격합니다. 이 제품은 GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1과 같은 국내 및 국제 표준을 준수하며 일부 모델도 미국 UL 인증을 통과했으며 국제 시장에 액세스 할 수 있습니다.

이 일련의 제품에는 완전한 사양이 있으며, 현재 레벨에는 10A, 20A, 25A, 32A, 63A, 125A 및 160A가 포함되어 있으며, 이는 다양한 전력 하중의 제어 요구 사항을 충족시킬 수 있습니다. 정격 절연 전압은 660V에 도달하며 전기 분리 성능이 우수합니다. 기계적 수명은 0.1 × 10 배, 전기 수명은 0.03 × 10 배이며, 작동 주파수는 시간당 120 배이며 회로가 자주 연결되거나 연결되지 않은 경우에 적합합니다.

2. 제품 기능 및 디자인 장점

LW26 시리즈 전송 스위치에는 많은 뛰어난 설계 기능과 성능 장점이 있습니다.

1. 소형 구조와 작은 크기 : 최적화 된 설계는 제품 크기를 줄이면서 성능을 보장하여 제한된 공간에 쉽게 설치할 수 있습니다. 패널 크기에는 모델에 따라 30 × 30mm, 48 × 48mm, 64 × 64mm 등과 같은 다양한 사양이 있습니다.

2. 손가락 보호 안전 설계 : 4 개의 스위치 LW26-10, LW26-20, LW26-25 및 LW26-32F는 손가락 보호 기능으로 특별히 설계되어 작업 중에 손가락이 실수로 실수로 만지는 것을 효과적으로 방지하고 사용의 안전성을 향상시킵니다.

3. 유연한 작동 모드 : 제품 변환 작업은 유연하며 다양한 핸들 유형과 작동 각도를 제공합니다. 일부 모델에는 IP65의 보호 수준이있는 보호 쉘이 장착 될 수 있으며, 이는 가혹한 환경에서 사용하기에 적합합니다.

4. 높은 신뢰성 설계 : 재료 선택은 절묘하고 절연 성능이 좋으며 접촉 시스템은 고품질 재료를 사용하여 장기 신뢰성을 보장합니다. 외모는 참신하며 현대 산업 장비의 미학적 요구를 충족시킵니다.

5. 다기능 유도체 모델 : 일련의 파생 상품 제품에는 자물쇠 스위치와 은폐 된 잠금 스위치 (63A 이하)가 포함되며, 이는 오해를 방지하고 무단 인사의 작동을 제어하기위한 중요한 장비의 파워 컷오프 스위치로 사용할 수 있습니다.

3. 기술 매개 변수

LW26 시리즈에는 풍부하고 포괄적 인 기술 매개 변수가 있으며 다른 모델은 다양한 응용 프로그램 시나리오에 최적화됩니다.

(1) 현재 운반 용량 :

-AC-21A/AC-22A 응용 프로그램 : 10A ~ 150A

-AC-23A 응용 프로그램 : 7.5A ~ 135A

-AC-3 응용 프로그램 (모터 제어) : 5.5A ~ 95A

-AC-4 응용 프로그램 (Jog Control) : 1.75a ~ 55a

(2) 제어 전력 범위 :

-AC-23A : 1.8kW ~ 75kW (3 상)

-AC-3 : 1.5kW ~ 37kW (3 상)

-AC-4 : 0.37kW ~ 15kW (3 상)

(3) 설치 크기 다양성 :

- 사각형 및 직사각형 패널 양식으로 제공됩니다

- 설치 구멍 간격 범위는 20mm ~ 68mm입니다

- 외부 두께는 28mm ~ 88mm입니다

(4) 특별한 환경 적응성 :

- 작업 환경 온도 : -5 ℃ ~ +40 ℃

- 24 시간 이내의 평균 온도는 +35 ℃를 초과하지 않습니다.

- 고도는 2000 미터를 초과하지 않습니다

- 깨끗한 환경에서 사용해야합니다

4. 주요 응용 프로그램 영역

LW26 Series Universal의 우수한 성능과 넓은 적응성으로 인해전환 스위치많은 분야에서 널리 사용됩니다.

(1) 산업 통제 분야 :

- 회로 제어 스위치로서 다양한 회로 상태의 스위칭을 깨달을 수 있습니다.

- 테스트 장비 스위치, 테스트 회로 선택 및 전환에 사용

- 모터 제어 스위치, 시작을 직접 제어하고 소규모 전력 모터의 중지 및 역전

(2) 전력 시스템 필드 :

- 전력 분배 장비의 원격 제어 스위치

- 전원 스위칭 장치, 메인 및 대기 전원 공급 장치의 변환 실현

- 전기 측정 기기의 위상 변화 측정 제어

(3) 특수 장비 필드 :

- 전기 용접 기계의 전환 스위치, 일부 모델은 특히 용접 기계 응용 프로그램에 적합합니다.

- 다양한 작동 모드의 전환 실현

- 신호 스위칭 및 조합에 사용되는 서보 시스템 제어

(4) 안전 약점 :

- 중요한 장비 용 전원 차단 스위치 (자물쇠 유형 또는 은폐 잠금 유형 미분 모델 사용)

-폭발 방지 환경 응용 프로그램 (폭발 방지 샤프트가있는 특수 모델)

- 승인되지 않은 직원이 운영하는 것을 방지 해야하는 중요한 장비

5. 모델 교체 및 시장 포지셔닝

새로운 이상적인 대체 제품으로서 LW26 시리즈는 다음을 포함하여 중국의 기존 기존 전통적인 스위치 모델을 대체 할 수 있습니다.

-LW2, LW5, LW6, LW8, LW12, LW15 시리즈 범용 변환 스위치

-HZ5, HZ10, HZ12 시리즈 조합 스위치

- 일부 수입 장비의 변환 스위치

이 일련의 제품은 많은 회사에서 생산되며, 그 중 Wenzhou Changjiang Electric Switch Factory가 제작 한 Changxin Brand LW26 시리즈는 미국 UL 인증을 통과했으며 수출 된 용접 기계 제품에서 국내 용접 기계 제조업체에서 널리 사용됩니다. Zhejiang Fulu Explosion-Proof Technology Co., Ltd.는 또한 위험한 환경에 적합한 폭발 방지 샤프트가있는 폭발 방지 모델을 출시했습니다.

6. 선택 안내서

실제 응용 분야에서 LW26 시리즈를 선택할 때 다음 요소를 고려해야합니다.

(1) 적절한 모델을 선택하십시오

(2) 작동 빈도 요구 사항 : 빈번한 작동이 필요한 경우에 더 긴 작동 수명이있는 모델을 선택해야합니다.

(3) 안전 보호 요구 사항 : 오해를 방지 해야하는 경우에 잠금 장치 모델을 선택합니다. 전기 충격의 위험이있는 경우에 대한 지문으로 보호 된 모델을 선택하십시오.

(4) 환경 조건 : 습하고 먼지가 많은 환경에 대한 IP65 보호 모델을 선택하십시오. 폭발성 환경에 대한 화염 모델을 선택하십시오

(5) 설치 공간 제한 : 사용 가능한 공간에 따라 적절한 패널 크기 및 두께를 선택하십시오.

(6) 복잡성 제어 : 제어 할 회로 수를 기준으로 접촉 노드 및 조합 방법 수를 선택합니다.

LW26 시리즈는 포괄적 인 성능, 다양한 모델 및 광범위한 적용 가능성으로 산업 제어 분야에서 중요한 선택이되었습니다. 전통적인 전기 제어 또는 최신 자동화 시스템이든 LW26 시리즈 Universal전환 스위치신뢰할 수 있고 유연한 솔루션을 제공 할 수 있습니다.
