보편적 전환 스위치 구매에 대한 완전한 안내서 : 원칙에서 선택 및 응용 프로그램 (3 부)

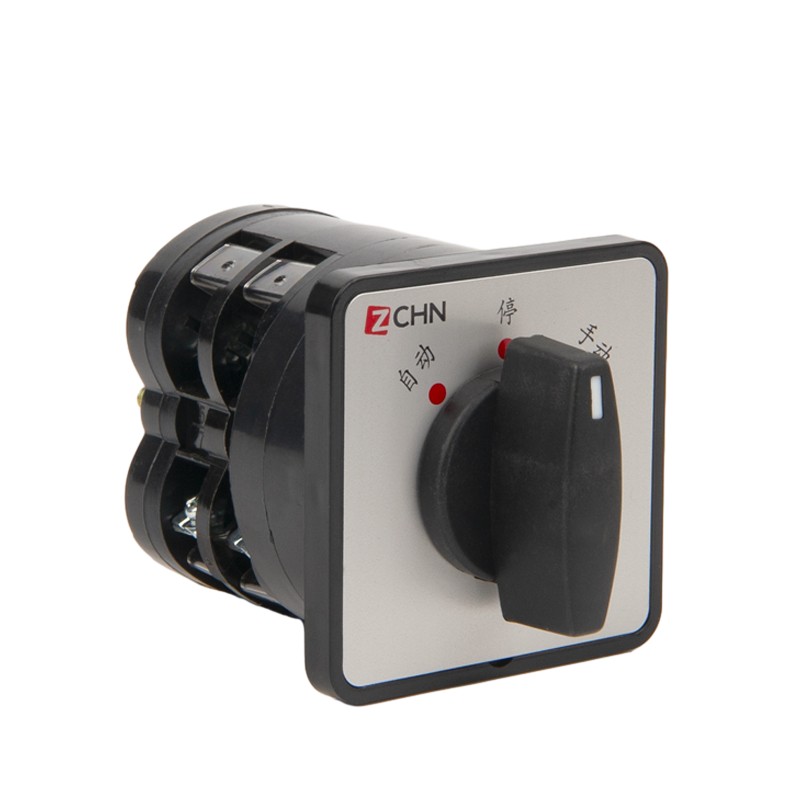

범용 전환 스위치의 주요 기술 매개 변수

범용 전환 스위치의 기술 매개 변수를 올바르게 이해하고 평가하는 것은 선택 프로세스의 핵심 링크입니다. 이러한 매개 변수는 스위치가 응용 프로그램 요구 사항을 충족시킬 수 있는지 여부를 결정할뿐만 아니라 시스템의 안전성과 신뢰성에 직접적인 영향을 미칩니다. 범용 전환 스위치의 주요 기술 매개 변수에는 전기 매개 변수, 기계적 매개 변수, 환경 적응성 매개 변수 및 기타 측면이 포함되어있어 포괄적으로 고려해야합니다.

정격 전압 및 전류는 가장 기본적인 전기 매개 변수로 스위치의 부하 용량을 직접 결정합니다. 다른 일련의 보편적전환 스위치정격 값이 다릅니다. 예를 들어, LW5 시리즈는 AC 50Hz, 최대 500V 전압, 최대 440V 전압의 회로에 적합하며 합의 된 가열 전류는 16A입니다. LW6 시리즈는 주로 AC 50Hz의 AC 및 DC 회로에 적합하며 최대 380V까지의 작동 전압, 최대 220V의 DC 전압 및 정격 전류는 일반적으로 5A 이하입니다. LW12-16 시리즈는 AC 50Hz, 전압 380V 이하 및 아래의 DC 전압 220V 이하의 회로에도 적합하지만, 정격 전류는 16A에 도달 할 수 있으며 5.5kW 및 아래의 3 단계 다람쥐 케이지 비동기 모터를 직접 제어 할 수 있습니다. 선택할 때는 스위치의 정격 값이 실제 애플리케이션의 최대 예상 값보다 크거나 동일하도록해야하며 특정 안전 마진을 남겨 두어야합니다.

제작 및 파손 용량은 비정상적인 조건 (예 : 단락 회로) 하에서 회로를 안전하게 차단하는 스위치의 능력을 반영합니다. 이 매개 변수는 모터가 시작되거나 스톨이 시작될 때 큰 서지 전류가 나타나기 때문에 모터 제어와 같은 응용 프로그램에 특히 중요합니다. 모터 제어를위한 LW5 시리즈 스위치의 제작 및 파괴 용량은 일반적으로 테이블에 제공되며 사용자는 특정 하중 유형에 따라 선택해야합니다. 일반적으로, 모터 제어에 사용되는 스위치는 일반 라인 변환에 사용되는 스위치보다 더 높은 제조 및 파괴 용량이 필요합니다.

작동 주파수는 또 다른 중요한 매개 변수이며, 이는 단위 시간당 스위치에 의해 허용되는 작동 수를 나타냅니다. 예를 들어, LW5 시리즈가 허용하는 정상 작동 주파수는 120 회/h입니다. 공작 기계 제어 또는 테스트 장비와 같은 빈번한 작동이 필요한 경우, 더 높은 작동 주파수를 허용하는 모델을 선택해야합니다. 그렇지 않으면 스위치의 서비스 수명이 단축되거나 조기 고장으로 이어집니다. 동시에, 높은 작동 주파수를 가진 응용 프로그램은 충분한 전기 수명을 보장하기 위해 접점의 재료 및 구조 설계를 고려해야합니다.

기계적 수명과 전기 수명은 스위치의 내구성과 신뢰성을 직접 반영합니다. 기계적 수명은 스위치가 전력없이 견딜 수있는 작업 수를 말하지만 전기 수명은 정격 하중에 따른 작업 수를 나타냅니다. 이 두 매개 변수는 일반적으로 상당히 다릅니다. 예를 들어, LW5 시리즈 스위치의 기계적 수명은 100 × 10 배이고 전기 수명은 20 × 10 배입니다. 실제 응용 분야에서 스위치의 수명은 부하 유형, 환경 조건 및 운영 모드와 같은 많은 요인에도 영향을받습니다. 따라서 선택할 때 적절한 여백을 예약해야합니다.

접점의 숫자와 조합은 스위치가 제어 할 수있는 회로의 복잡성을 결정합니다. 보편적 인 접촉 시스템전환 스위치일반적으로 여러 섹션으로 구성됩니다. 예를 들어 LW5 시리즈에는 1-16 개의 섹션 중에서 선택할 수 있으며 LW12-16 시리즈 마스터 컨트롤 스위치에는 총 12 개의 구성이있는 1-12 개의 섹션이 있습니다. 각 접점마다 다른 온 오프 조합이있을 수 있습니다. 여러 접점을 중첩시킴으로써 복잡한 제어 로직을 달성 할 수 있습니다. 선택할 때는 기능 요구 사항을 충족하고 불필요한 복잡성 및 비용 증가를 피하기 위해 실제 제어 요구 사항에 따라 필요한 접점 수와 조합 방법을 결정해야합니다.

작동 각도 및 위치 특성은 유니버설에 고유 한 중요한 매개 변수입니다.전환 스위치. 스위치의 다른 유형마다 작동 각도가 다릅니다. 예를 들어, LW26 시리즈는 30 °, 45 ° 및 90 °입니다. 위치 특성은 핸들이 다른 위치에서 어떻게 유지되는지 결정합니다. 일반적인 포지셔닝 방법은 다음과 같습니다.

- 단일 포지 포지셔닝 : 핸들에는 고정 된 위치가 하나뿐입니다.

- 멀티 포인 포지셔닝 : 핸들은 여러 각도로 고정 될 수 있습니다.

-Self-Resetting : 핸들이 해제 된 후 자동으로 원래 위치로 돌아갑니다.

-포지셔닝 및 자체 설정 조합 : 일부 위치는 배치되고 일부 위치는 자체 설정입니다.
