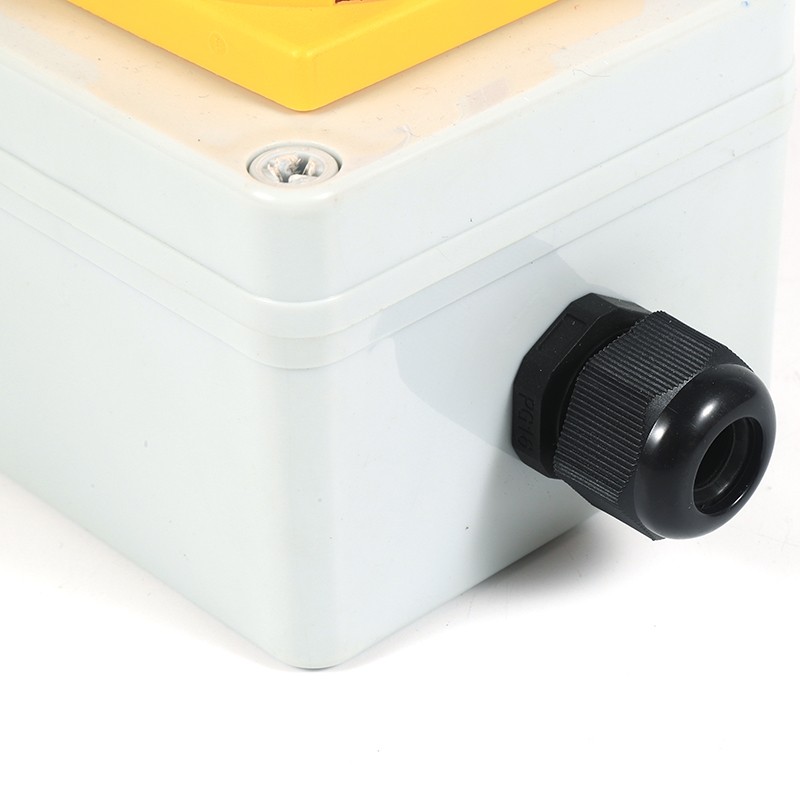

마스터 스위치가 있는 로터리 캠 스위치 외부 상자

우리 공장에서 마스터 스위치 외부 상자가 있는 Lixin 로터리 캠 스위치를 구입하시면 안심하실 수 있습니다. 이 제품은 GB/T14048.3, GB/T14048.5 및 EN60947-5-1 인증을 준수합니다. W30 시리즈 스위치는 작은 크기, 컴팩트한 구조, 절묘한 재료 선택, 우수한 절연성, 손가락 보호 기능, 안전성 및 신뢰성을 갖추고 있습니다. 스위치를 분해하지 않고도 3극 표준 블록에 다른 접점 블록을 추가할 수 있습니다.

문의 보내기

제품 설명

전문 제조업체로서 우리는 마스터 스위치 외부 상자가 포함된 Lixin 로터리 캠 스위치를 제공하고 싶습니다. LW30 시리즈 전환 스위치는 주로 AC 50Hz, 정격 작동 전압 440V 미만, 정격 전류 최대 100A의 전기 회로에 사용됩니다. 환기 설비, 공조 장치, 워터 펌프 시스템의 메인 스위치로 사용됩니다. 또한 소용량 AC 모터를 직접 제어할 수도 있습니다.

이 제품은 GB/T14048.3, GB/T14048.5 및 EN60947-5-1 인증을 준수합니다.

LW30 시리즈 스위치는 20A, 25A, 32A, 40A, 63A, 80A 및 100A의 전류 레벨을 포함한 완전한 사양을 갖추고 있습니다.

[W30 시리즈 스위치는 작은 크기, 컴팩트한 구조, 절묘한 재료 선택, 우수한 절연성, 손가락 보호 기능, 안전하고 신뢰성이 있으며 스위치를 분해하지 않고도 3극 표준 블록에 다른 접점 블록을 추가할 수 있습니다.

LW30 시리즈 스위치의 절연 거리는 다른 유사한 스위치보다 길고 분리 속도가 빠르며 DC 스위치에 적합합니다.

마스터 스위치 외장 박스가 장착된 로터리 캠 스위치의 작동 조건

정상적인 근무 조건

(1) 주변 기온은 +40도를 초과하지 않으며, 24시간 이내 평균 온도는 25°C를 초과하지 않습니다.

(2) 주변 공기 온도의 하한은 -25°C를 초과하지 않습니다.

(3) 설치 장소의 고도는 2000m를 초과하지 않습니다.

(4) 최대 온도가 +40°C일 때 공기의 상대 습도는 50%를 초과하지 않습니다. 20°C에서 90%와 같이 낮은 온도에서는 더 높은 상대 습도가 허용됩니다. 온도 변화로 인해 가끔 발생하는 결로를 처리하기 위한 특별한 조치를 취해야 합니다.

설치 조건

(1) 스위치는 오염도 3의 환경 조건에 설치됩니다.

(2) 공장에서 제공한 지침에 따라 설치하십시오.

분류

1. 사용 카테고리에 따른 분류

(1)AC-23A

(2)AC-3

2. 제공된 보호 수준에 따름(1) 스위치 박스 없음: IP20

(2) 열가소성 밀봉 스위치 박스 포함: IP65

보조사양코드

레벨 수: 세 번째 레벨은 3개, 네 번째 레벨은 4개

추가 접점: 0개(없음), 1개(측면 장착 보조 접점 있음)

중간 단자: 0개(없음), 1개(중성 단자 있음)

접지 단자: 0개(없음), 1개(접지 단자 있음)

제품 모델 및 의미

마스터 스위치가 있는 Lixin 로터리 캠 스위치 외부 상자 매개변수(사양)

모델 사양	LW30-25(20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
합의된 가열 전류 lth A	25(20)	32	40	63	80	100
정격 작동 전압 Ue V	240440	240440	240440	240440	240440	240440
정격 값 le/Pe
AC-21A A/kW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/kW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/kW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3A/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
