전기 프로젝트에 적합한 로터리 스위치를 선택하는 방법

옳은 선택썩음아리 스위치전기 및 전자 시스템의 안정적인 제어, 안전 및 장기적인 성능을 보장하는 중요한 단계입니다. 산업 기계 및 제어 패널부터 가전제품 및 의료 장비에 이르기까지 회전 스위치는 다중 위치 회로 선택에서 중요한 역할을 합니다.

이 포괄적인 가이드에서는 로터리 스위치의 작동 방식, 주요 선택 기준, 일반적인 유형, 응용 분야 및 엔지니어, 구매자 및 설계자가 정보에 기초한 결정을 내리는 데 도움이 되는 전문가 팁을 살펴봅니다.

목차

• 로터리 스위치란 무엇입니까?
• 로터리 스위치는 어떻게 작동합니까?
• 로터리 스위치를 선택할 때 고려해야 할 주요 요소
• 일반적인 유형의 로터리 스위치
• 로터리 스위치의 일반적인 응용 분야
• 로터리 스위치 선택 비교표
• 설치 및 사용 팁
• 전문 로터리 스위치 제조업체를 선택하는 이유는 무엇입니까?
• 자주 묻는 질문(FAQ)

로터리 스위치란 무엇입니까?

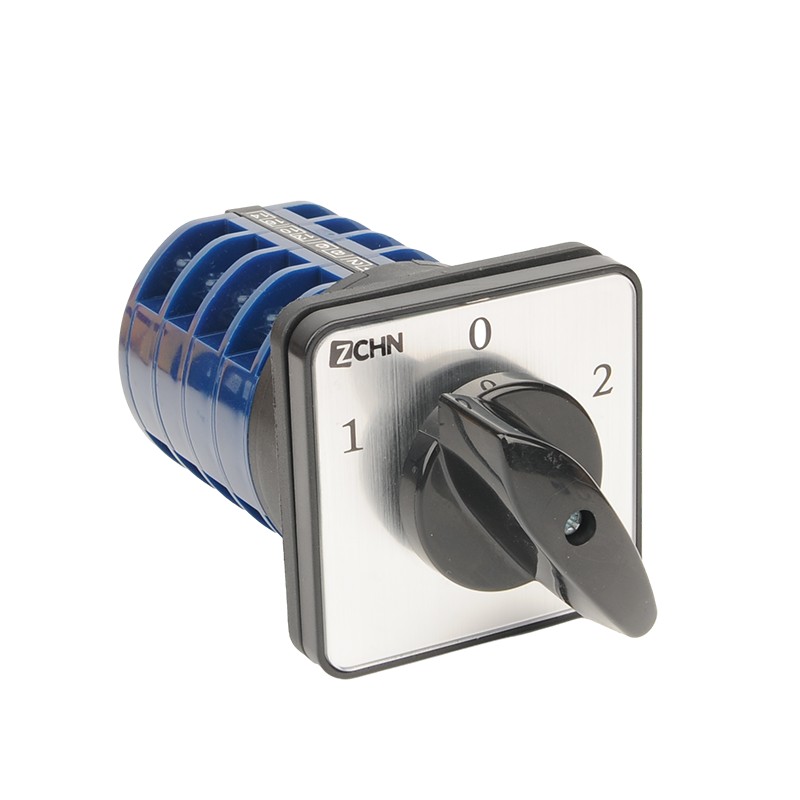

A 로터리 스위치사용자가 손잡이나 샤프트를 회전하여 여러 회로 경로 중 하나를 선택할 수 있는 전기 기계 장치입니다. 푸시 버튼이나 토글 스위치와 달리 회전 스위치는 여러 고정 위치를 제공하므로 복잡한 제어 및 신호 선택에 이상적입니다.

이는 전압 선택, 기능 제어 및 채널 전환과 같이 여러 옵션이나 모드를 명확하고 안정적으로 선택해야 하는 애플리케이션에 널리 사용됩니다.

로터리 스위치는 어떻게 작동합니까?

로터리 스위치는 캠이나 로터에 연결된 중앙 샤프트를 회전시켜 작동합니다. 샤프트가 회전함에 따라 내부 접점은 미리 정의된 순서에 따라 다양한 단자를 연결하거나 분리합니다.

• 각 위치는 고유한 전기 연결에 해당합니다.
• 디텐트는 정확한 선택을 위해 촉각 피드백을 제공합니다.
• 접점은 일반적으로 은합금 또는 금도금 재료로 만들어집니다.

다음과 같은 숙련된 제조업체가 생산하는 것과 같은 고품질 로터리 스위치리신, 수천 사이클 후에도 안정적인 접촉 저항을 유지하도록 설계되었습니다.

로터리 스위치를 선택할 때 고려해야 할 주요 요소

1. 직위 수

필요한 개별 위치 수를 결정합니다. 로터리 스위치는 애플리케이션에 따라 2위치에서 24위치 이상까지 다양합니다.

2. 전기 등급

• 정격전압(AC/DC)
• 현재 용량
• 접촉 저항

3. 장대 및 던지기 구성

일반적인 구성은 다음과 같습니다.

• SPT(단극, 다투)
• DPT(이중 극, 다투)

4. 장착 스타일

• 패널 마운트
• PCB 마운트
• 스루홀 또는 표면 실장

5. 환경조건

열악한 환경에서는 다음을 갖춘 회전 스위치를 고려하십시오.

• 먼지와 습기에 대한 저항성
• 넓은 작동 온도 범위
• 진동 방지 설계

일반적인 유형의 로터리 스위치

• 표준 로터리 스위치– 범용 애플리케이션
• 웨이퍼 로터리 스위치– 모듈식 및 사용자 정의 가능
• 소형 로터리 스위치– 공간이 제한된 디자인
• 고전류 로터리 스위치– 전력 분배 시스템
• 인코더 스타일 로터리 스위치– 디지털 신호 입력

로터리 스위치의 일반적인 응용 분야

로터리 스위치는 다양한 산업 분야에서 찾아볼 수 있습니다.

• 산업용 제어 패널
• 전원장치
• 오디오 및 방송 장비
• 의료기기
• 테스트 및 측정 장비
• 가전제품

로터리 스위치 선택 비교표

설치 및 사용 팁

1. 설치하기 전에 항상 전기 정격을 확인하십시오.
2. 패널 장착 시 적절한 토크를 확보하십시오.
3. 납땜 중 접점 오염 방지
4. 사용자 안전을 위해 위치에 명확하게 라벨을 붙입니다.

전문 로터리 스위치 제조업체를 선택하는 이유는 무엇입니까?

숙련된 로터리 스위치 제조업체와 협력하면 일관된 품질, 국제 표준 준수 및 맞춤화 지원이 보장됩니다. 같은 회사리신산업용 및 상업용으로 광범위한 회전 스위치 솔루션을 제공합니다.

더 많은 기술 사양과 제품 통찰력을 얻으려면 로터리 스위치 솔루션에 대한 전용 리소스를 살펴보세요.

자주 묻는 질문(FAQ)

Q1: 로터리 스위치의 수명은 얼마나 됩니까?

대부분의 고품질 로터리 스위치는 부하 조건과 재료 품질에 따라 수만 번의 작동 주기 등급을 받았습니다.

Q2: 로터리 스위치는 고전압을 처리할 수 있습니까?

예, 일부 모델은 고전압 및 고전류 애플리케이션용으로 특별히 설계되었습니다. 항상 제조업체 등급을 확인하세요.

Q3: 로터리 스위치가 토글 스위치보다 낫습니까?

로터리 스위치는 여러 위치나 기능이 필요할 때 탁월한 반면, 토글 스위치는 간단한 켜기/끄기 제어에 더 좋습니다.

Q4: 로터리 스위치를 맞춤 설정할 수 있나요?

리신과 같은 전문 제조업체는 샤프트 길이, 접점 구성 및 라벨링에 대한 사용자 정의 옵션을 제공하는 경우가 많습니다.

결론적으로, 올바른 로터리 스위치를 선택하려면 전기 요구 사항, 기계 설계 및 환경 요인의 균형을 맞추는 것이 필요합니다. 신뢰할 수 있는 공급업체와 협력하고 애플리케이션 요구 사항을 이해함으로써 장기적인 성능과 안전을 보장할 수 있습니다.

엔지니어링 전문 지식이 뒷받침되는 신뢰할 수 있는 로터리 스위치 솔루션을 찾고 있다면 언제든지저희에게 연락주세요오늘 Lixin이 귀하의 다음 전기 프로젝트를 어떻게 지원할 수 있는지 알아보십시오.
