변환 스위치의 구조적 원리는 무엇입니까?

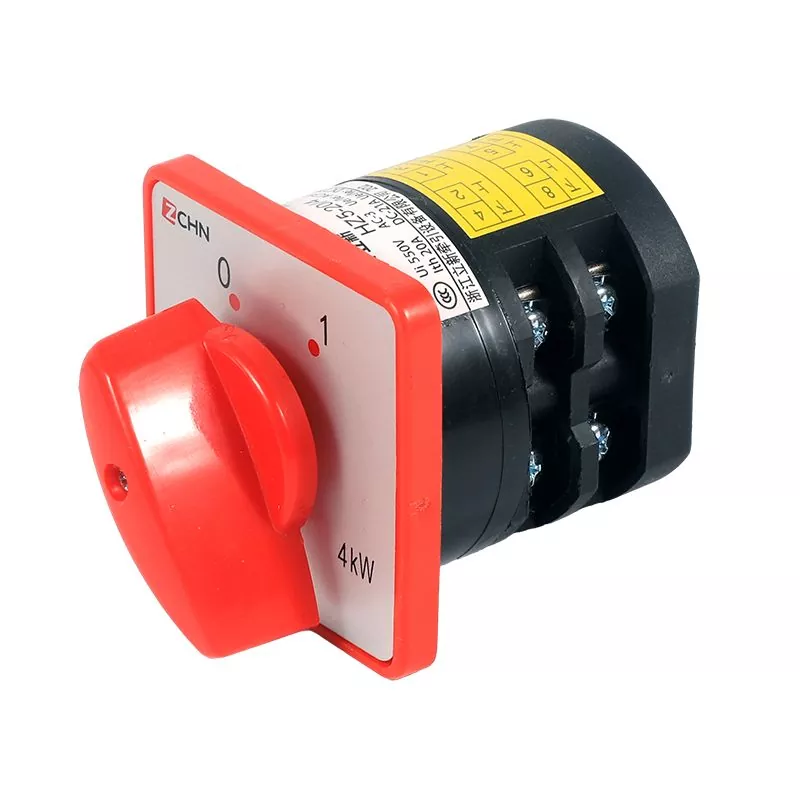

전송 스위치의 접점 시스템은 단열재 쉘에 내장 된 여러 정적 접촉 시트와 이동식 브래킷의 이동 접점으로 구성됩니다. 이동 접점은 이중 파단 도킹 유형 접촉 브리지로, 회로를 연결하거나 분리하기 위해 핸들이 부착 된 샤프트와 함께 다른 위치로 회전합니다. 포지셔닝 메커니즘은 다른 한계 조각이 장착 된 롤러 카드 래칫 구조를 채택하여 다른 기어의 스위치를 얻을 수 있습니다. 변환 스위치는 3 차원 방식으로 배열되어 설치 영역을 줄일 수있는 여러 층의 단열 쉘에서 조립됩니다. 구조는 단순하고 소형이며 작동은 안전하고 신뢰할 수 있습니다.

변환 스위치는 회로의 요구 사항에 따라 다른 회로의 요구 사항에 맞게 다른 연결 방법을 갖는 스위치로 구성 될 수 있습니다. 제어 및 측정 시스템에서 변환 스위치를 사용하여 회로 변환을 달성 할 수 있습니다. 예를 들어, 전기 장비의 전원 공급 장치 스위칭, 전기 모터의 순방향 및 역전 스위칭, 측정 회로에서 전압 및 전류의 스위칭. 나이프 스위치를 변환 스위치로 교체하면 제어 또는 측정 회로를 단순화 할뿐만 아니라 작동 오류를 피하고 사용 된 구성 요소 수를 줄입니다.

전송 스위치는 나이프 스위치의 개발이며, 그 차이는 나이프 스위치가 수직 평면 동작으로 작동하는 반면, 전송 스위치는 수평 평면 동작으로 회전하여 멀티 접촉, 멀티 기어 스위치로 만들 수 있다는 것입니다.
