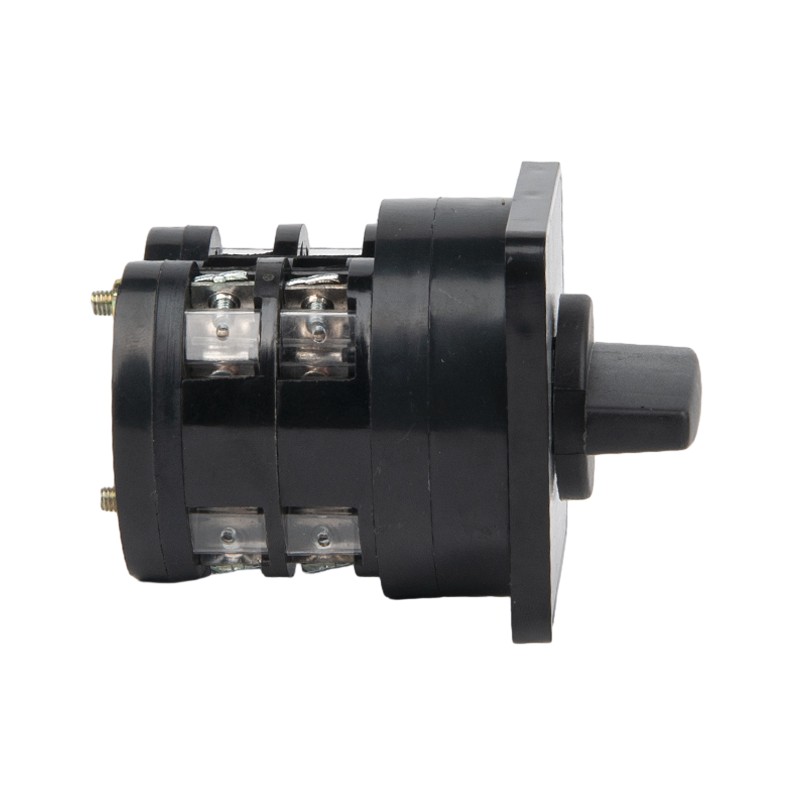

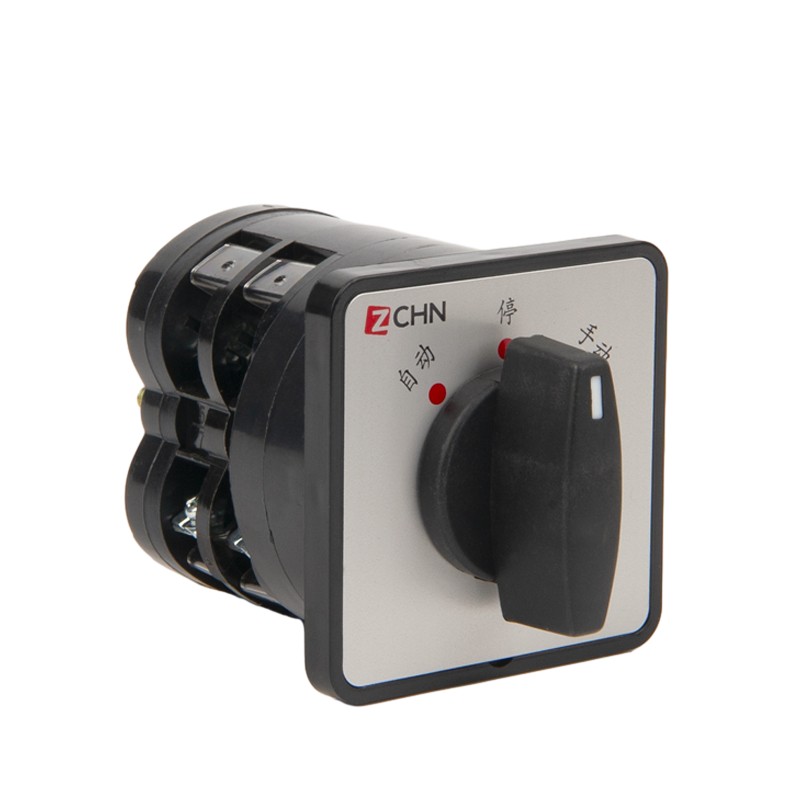

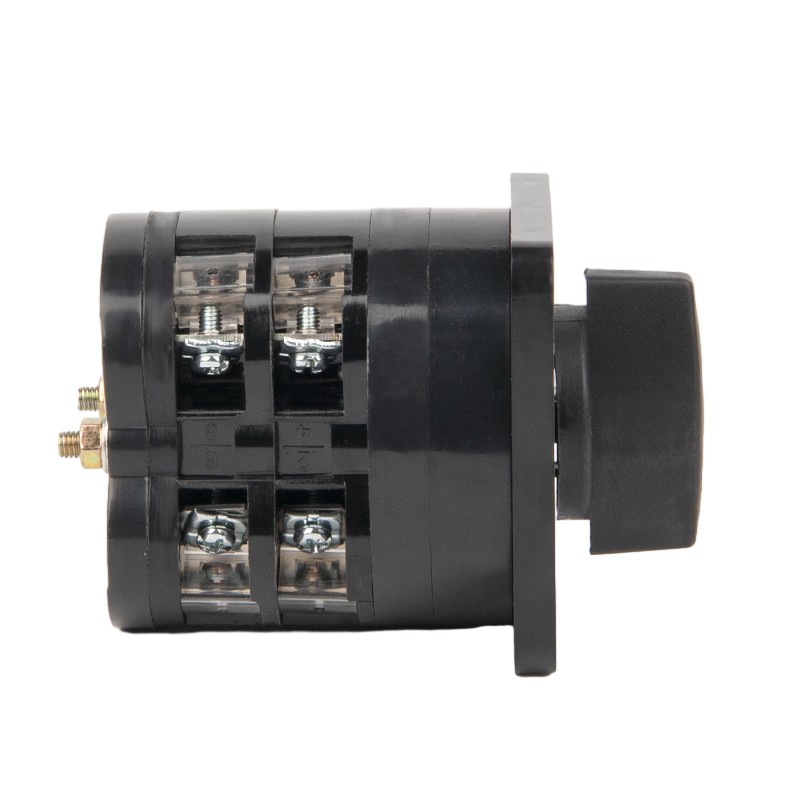

                LW5 전환 스위치
                • LW5 전환 스위치LW5 전환 스위치
                • LW5 전환 스위치LW5 전환 스위치
                • LW5 전환 스위치LW5 전환 스위치
                • LW5 전환 스위치LW5 전환 스위치

                LW5 전환 스위치

                LW5 시리즈 범용 스위치는 산업 자동화 분야에서 널리 사용되는 일종의 다목적 전기 제어 장비입니다. 스위치는 6-12 쌍의 콘택트 어셈블리를 갖춘 모듈 식 조합 설계로, 위치 지정 메커니즘의 다양한 사양을 통해 멀티 기어 컨트롤을 가능하게하며, 신뢰할 수있는 전기 분리를 위해 최대 16A의 전류를 갖습니다.

                문의 보내기

                제품 설명

                회로 변환의 핵심 구성 요소로서, 기존의 전기 제어 라인의 스위칭을 실현할뿐만 아니라, 중소 전력 모터, 가역적 인 작동 스위칭 및 다중 속도 가변 속도 조정의 제어를 직접 시작할 수 있습니다. 특히 실행 상태를 자주 바꾸는 데 필요한 작업 환경에 적합합니다. 보호 등급은 IP55에 도달하여 습하고 먼지가 많은 산업 환경에 적응할 수 있습니다. CAM 메커니즘의 각도 조합을 변경함으로써, 최대 6 개의 다른 제어 프로그램의 사전 설정은 기계 공구 장비, 기계 도구 장비, 리프팅 장비 등의 다양한 제어 요구 사항을 충족시키기 위해 실현 될 수 있습니다.

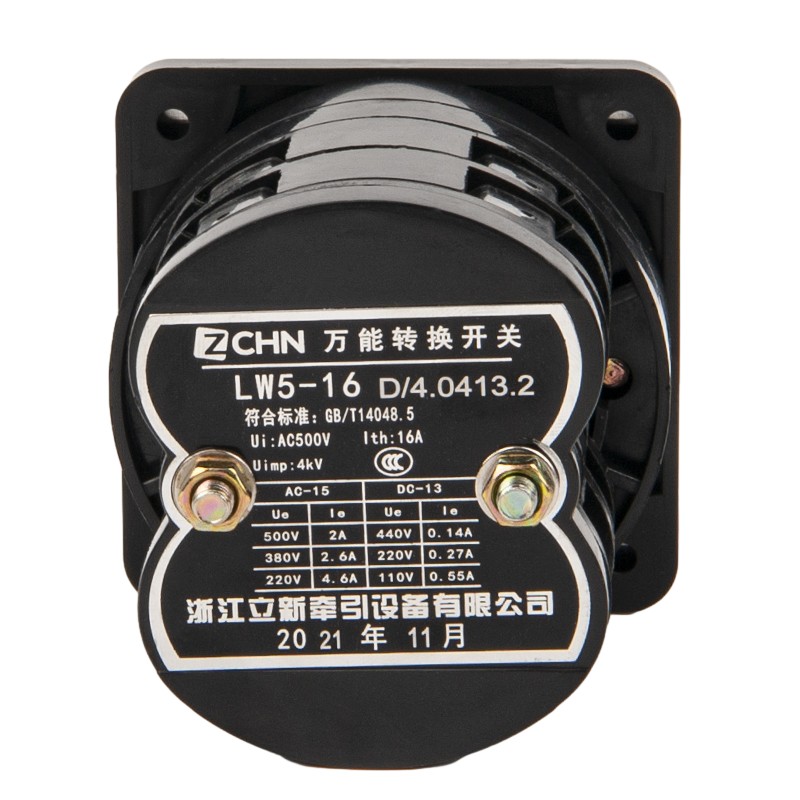

                Lixin 환경 보호 로터리 캠 스위치 매개 변수 (사양)

                사용

                마스터 제어

                직접 제어 모터

                ith a

                16

                16

                ue v

                125220250380400500

                380

                그만큼

                AC-15 및

                4.6 2.6 2.0

                AC-3 및

                12

                AC-4 및

                3.5

                DC-13 더블 브레이크 포인트 a

                0.55 0.27 0.14

                DC-13 4- 차단 지점 a

                0.82 0.41 0.20

                Lixin 환경 보호 로터리 캠 스위치 기계 및 전기 수명

                기계적 수명 : 시간당 300 사이클의 작동 주파수로 0.3 × 10 ° 사이클.

                전기 수명 :

                -AC-15 및 DC-13 : 0.1 × 10 ° 사이클의 경우 시간당 300 사이클의 작동 빈도.

                -AC-3 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.

                -AC-4 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.


                (참고 : AC-15 및 DC-13은 특정 유형의 전기 하중을 나타냅니다. AC-3 및 AC-4는 AC 모터를 전환하기위한 다른 듀티 유형을 나타냅니다.)

                작동 방식

                기능 코드

                액추에이터 위치

                자체 복제 유형

                A

                0 ° -45 °

                B

                45 ° → 0 ° -45 °











                위치 유형

                C

                0 ° 45 °

                D

                45 ° 0 ° 45 °

                E

                45 ° 0 ° 45 ° 90 °

                F

                90 ° 45 ° 0 ° 45 ° 90 °

                G

                90 ° 45 ° 0 ° 45 ° 90 ° 135 °

                H

                135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °

                l

                135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °

                J

                120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °

                K

                120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °

                L

                150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °

                M

                150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °

                N

                45 ° 45 °

                P

                90 ° 0 ° 90 °

                Lixin 환경 보호 회전 캠 스위치 전체 치수 및 장착 치수
