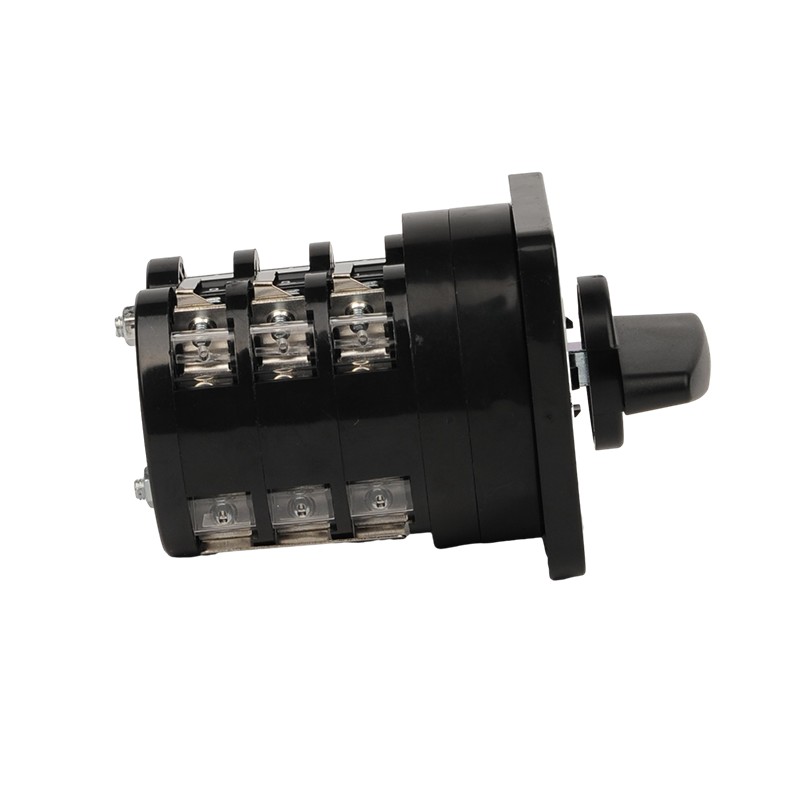

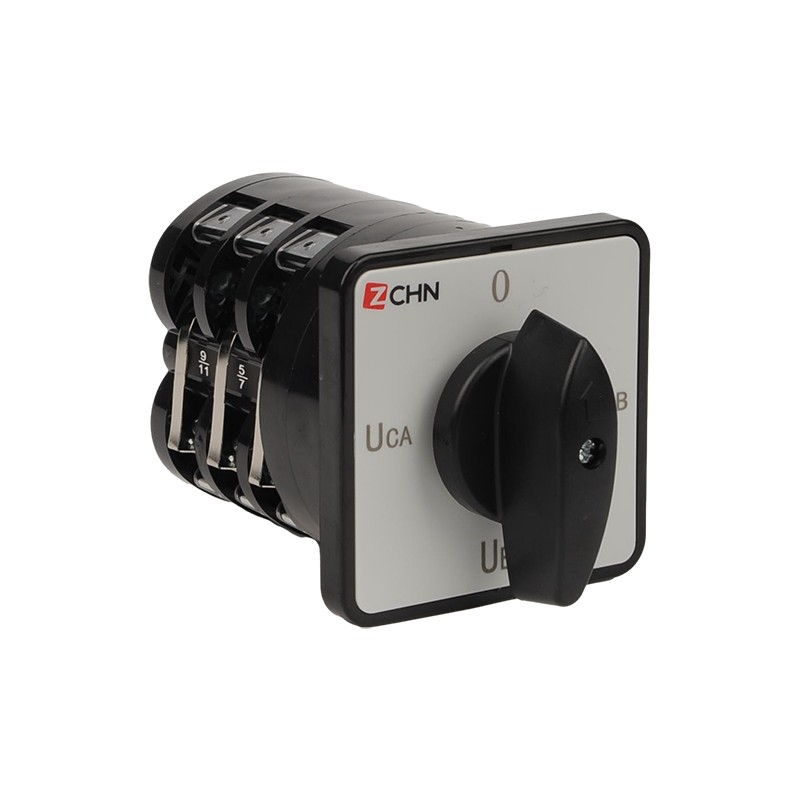

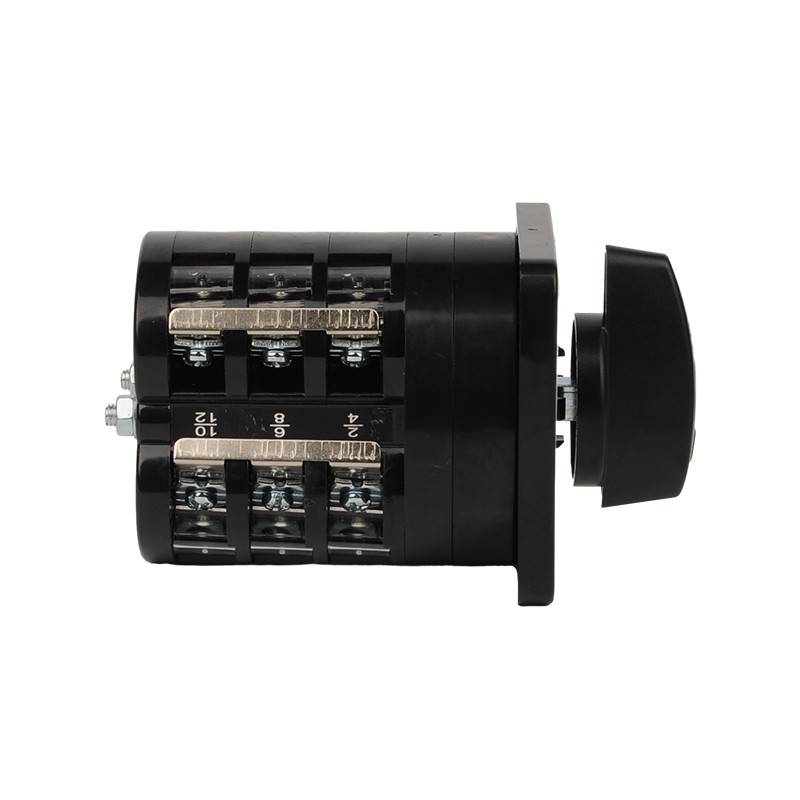

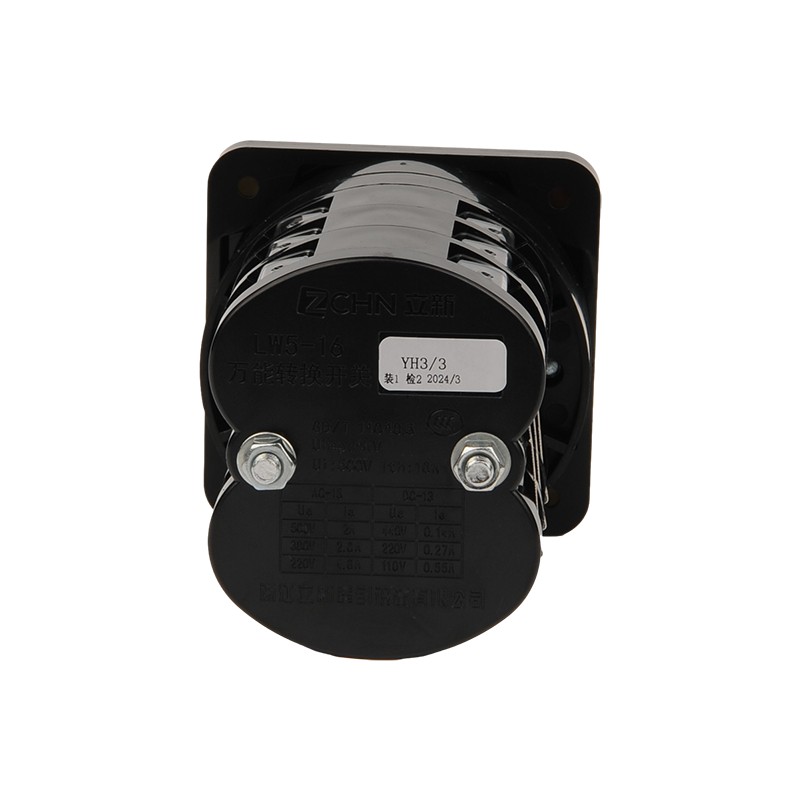

이 LW5 시리즈 유니버설 스위치는 소형 구조, 안정성 및 신뢰성을 가지며, 가혹한 환경과 복잡한 회로에서 안정적으로 작동 할 수 있으며 회로를 잘 제어 할 수 있다고 믿을 수 있습니다.이 제품은 국제 및 중국 품질 표준을 준수하고 있으므로 고품질을 부드럽게 운영하고 있으며 우주 스위치를 생산할 때 오랜 역사를 가지고 있습니다.
작고 튼튼한 구조, 신중한 재료 선택, 더 나은 단열 및 손가락 보호로 구별되는 LW5 시리즈는 안전을 보장하고, 추가 접촉 블록은 분해없이 3 개의 Poles 표준 블록에 쉽게 통합 될 수 있습니다.
Lixin 환경 보호 로터리 캠 스위치 매개 변수 (사양)
사용 |
마스터 제어 |
직접 제어 모터 |
ith a |
16 |
16 |
ue v |
125220250380400500 |
380 |
그만큼 |
||
AC-15 및 |
4.6 2.6 2.0 |
|
AC-3 및 |
12 |
|
AC-4 및 |
3.5 |
|
DC-13 더블 브레이크 포인트 a |
0.55 0.27 0.14 |
|
DC-13 4- 차단 지점 a |
0.82 0.41 0.20 |
기계적 수명 : 시간당 300 사이클의 작동 주파수로 0.3 × 10 ° 사이클.
전기 수명 :
-AC-15 및 DC-13 : 0.1 × 10 ° 사이클의 경우 시간당 300 사이클의 작동 빈도.
-AC-3 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.
-AC-4 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.
(참고 : AC-15 및 DC-13은 특정 유형의 전기 하중을 나타냅니다. AC-3 및 AC-4는 AC 모터를 전환하기위한 다른 듀티 유형을 나타냅니다.)
작동 방식 |
기능 코드 |
액추에이터 위치 |
자체 복제 유형 |
A |
0 ° -45 ° |
B |
45 ° → 0 ° -45 ° |
|
위치 유형 |
C |
0 ° 45 ° |
D |
45 ° 0 ° 45 ° |
|
E |
45 ° 0 ° 45 ° 90 ° |
|
F |
90 ° 45 ° 0 ° 45 ° 90 ° |
|
G |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
H |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
l |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
|
N |
45 ° 45 ° |
|
P |
90 ° 0 ° 90 ° |
