LW5-16A/2P Changover Switch

LW5-16A/2P의 의미 :“LW5”의 의미는 제품 시리즈를 의미합니다.“16A”는 합의 된 가열 전류가 16 암페어임을 나타냅니다.“2P”스위치는 2 폴의 스위치는 AC 500V에 적합합니다. 회로에서 전기 제어 라인을 변환하고 모터 시작, 가역적 변환, 속도 변화 등을 직접 제어 할 수 있습니다. 소형 구조, 높은 신뢰성을 가지며 복잡한 전기 환경에서 안정적으로 작동 할 수 있으며이 스위치는 다양한 전기 제어 요구를 충족시킬 수 있습니다.

문의 보내기

제품 설명

전문가 전환 스위치 생산 업체로서 Lixin LW5 전환 스위치를 구매하는 것이 좋습니다.이 스위치는 회로 세계 사령관을 좋아하므로 놀라운 성능과 유연한 작동으로 회로의 절대적인 제어를 제공합니다. LW5는 간단한 회로의 요구를 충족 시키거나 복잡한 멀티 플렉스를 만족 시키도록 설계되었습니다.

LW5는 고품질 엔지니어링 플라스틱 및 금속 재료로 만들어졌으며, 이는 탁월한 단열재, 난방 저항성 및 기계적 강도를 갖춘 고온, 습도, 진동 및 기타 가혹한 환경을 보장하기 위해 우수한 단열재, 가열 저항성 및 기계적 강도를 갖춘 고품질 엔지니어링, 가열 저항성 및 기계적 강도로 만들어졌습니다. LW5는 핸들 작업, CAM 작동, 전기 작동 등 다양한 접촉 조합 및 작동 모드를 제공합니다. 실제 요구에 따라 모드를 선택할 수 있으며 CAN LOW5는 모드를 선택할 수 있습니다. 장치 및 연산자의 안전성.

LW5 전환 스위치는 효율적이고 안전한 회로 처리의 이상적인 선택입니다.

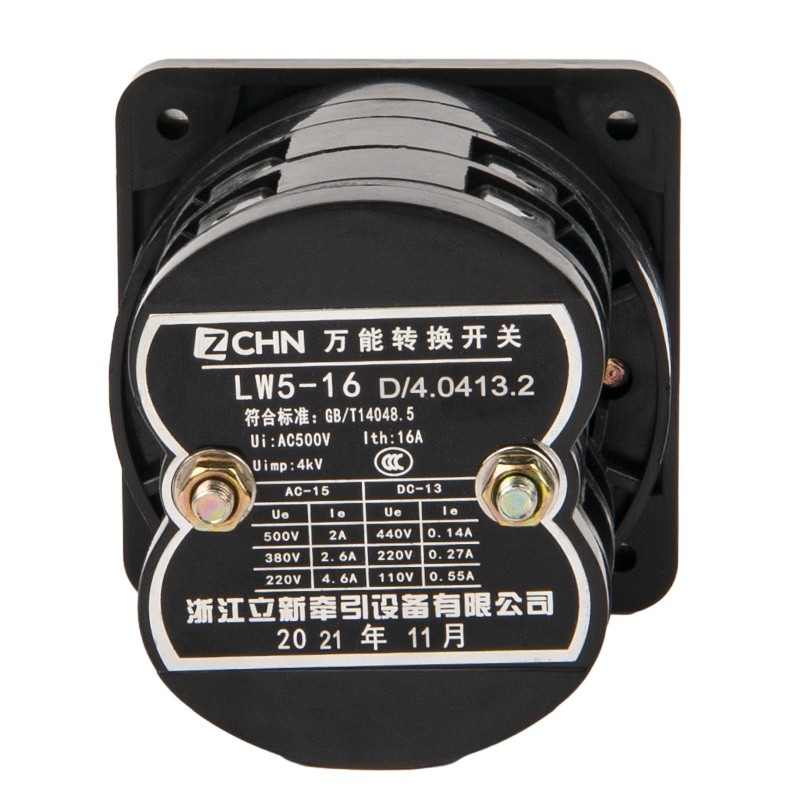

Lixin 환경 보호 로터리 캠 스위치 매개 변수 (사양)

사용	마스터 제어	직접 제어 모터
ith a	16	16
ue v	125220250380400500	380
그만큼
AC-15 및	4.6 2.6 2.0
AC-3 및		12
AC-4 및		3.5
DC-13 더블 브레이크 포인트 a	0.55 0.27 0.14
DC-13 4- 차단 지점 a	0.82 0.41 0.20

Lixin 환경 보호 로터리 캠 스위치 기계 및 전기 수명

기계적 수명 : 시간당 300 사이클의 작동 주파수로 0.3 × 10 ° 사이클.

전기 수명 :

-AC-15 및 DC-13 : 0.1 × 10 ° 사이클의 경우 시간당 300 사이클의 작동 빈도.

-AC-3 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.

-AC-4 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.

(참고 : AC-15 및 DC-13은 특정 유형의 전기 하중을 나타냅니다. AC-3 및 AC-4는 AC 모터를 전환하기위한 다른 듀티 유형을 나타냅니다.)

작동 방식	기능 코드	액추에이터 위치
자체 복제 유형	A	0 ° -45 °
자체 복제 유형	B	45 ° → 0 ° -45 °
위치 유형	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
