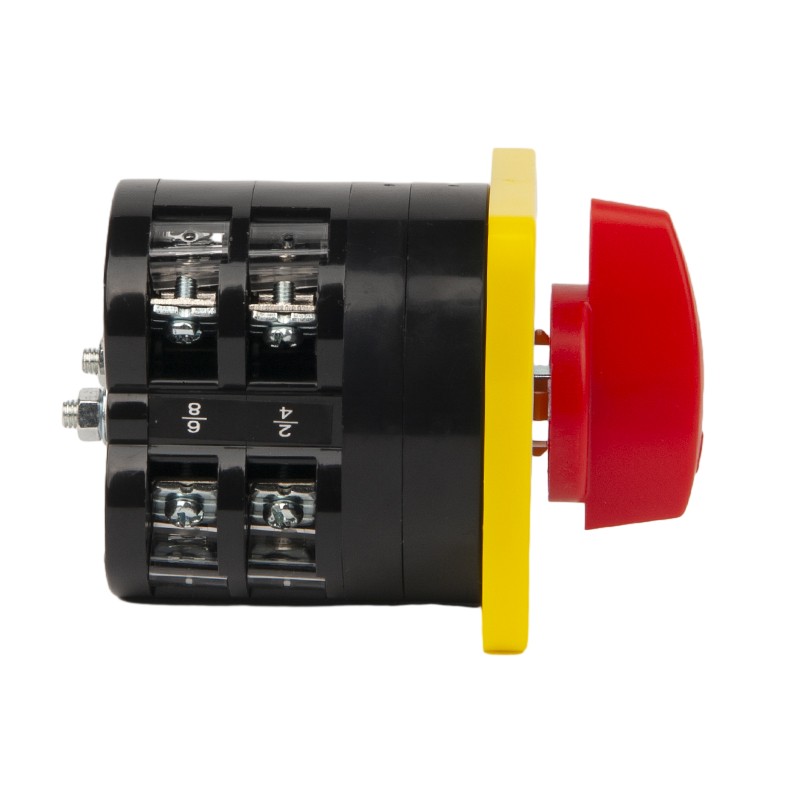

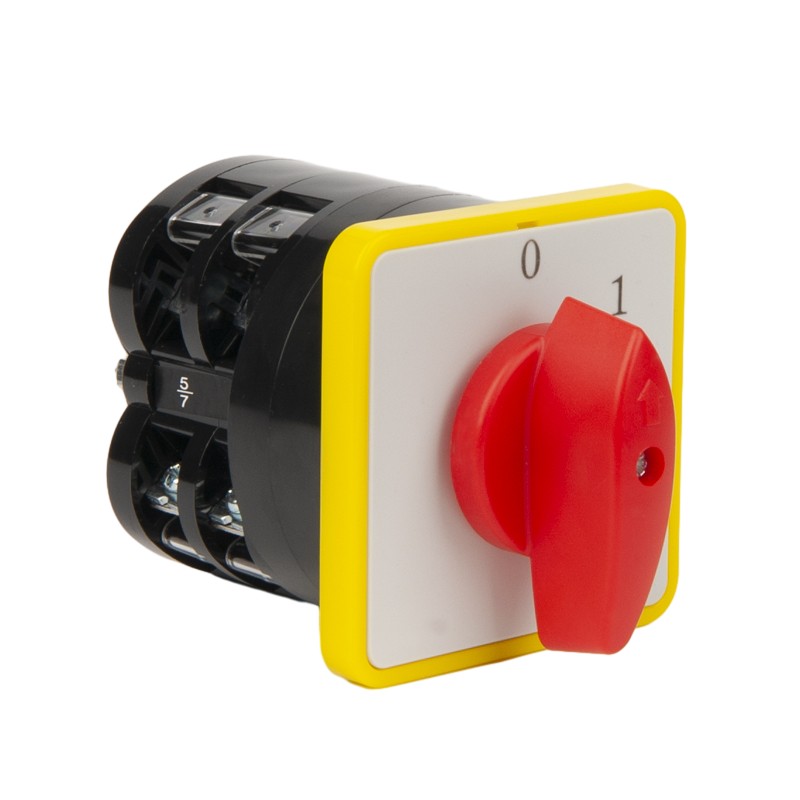

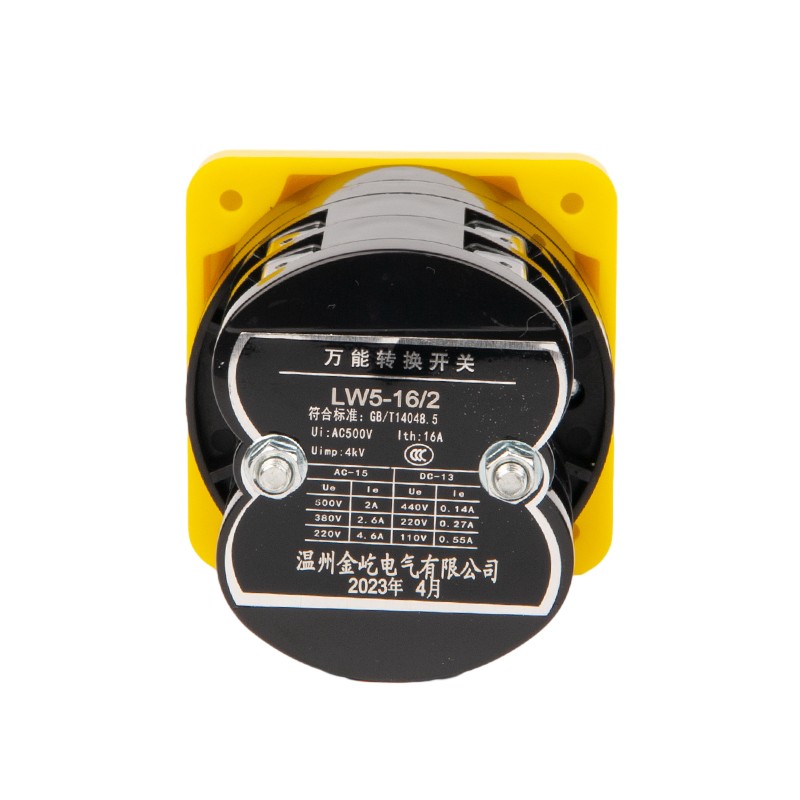

                LW5-16A/2P 전환 스위치
                • LW5-16A/2P 전환 스위치LW5-16A/2P 전환 스위치
                • LW5-16A/2P 전환 스위치LW5-16A/2P 전환 스위치
                • LW5-16A/2P 전환 스위치LW5-16A/2P 전환 스위치

                LW5-16A/2P 전환 스위치

                LW5 시리즈 스위치는 회로에서 전기 제어 라인을 전환하는 데 사용되며 모터의 시작, 가역적 변환 및 속도 변경을 제어하는 ​​데 사용됩니다. 모든 종류의 분포 캐비닛, 제어 캐비닛 및 기타 전기 장비에 적용 가능한 모터에 적용 할 수있는대로, 다양한 역할을 수행 할 수 있으며, 정지, 모터 및 부정적인 역할을 수행 할 수 있습니다. 전기 시스템의 효율적이고 안전한 작동에 대한 지원.
                모델:LW5-16A/2P

                문의 보내기

                제품 설명


                LW5 시리즈 전환 스위치의 핵심 장점은 높은 맞춤형 및 호환성으로 여러 세트의 독립적 인 접점 조합을 지원하고 복잡한 시스템 로직 스위치 요구를 충족시키기 위해 회전하는 손잡이를 통해 다중 루프 동기 제어를 달성합니다. 컴팩트 설치 설계는 다양한 기어 마크 및 기계적 포지셔닝 장치를 지원하기 위해 다양한 기어 마크 및 기계식 느낌을 보장 할 수있는 다양한 연결 모드를 지원합니다.


                전기 구성 요소 이외에도 Lixin의 범용 회전식 전환 스위치는 혁신과 품질에 대한 헌신을 구현합니다. 이 스위치는 비교할 수없는 제어 및 유연성으로 사용자에게 권한을 부여함으로써 전기 시스템의 관리에 혁명을 일으켜 현대적인 과제에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.





                Lixin 환경 보호 로터리 캠 스위치 매개 변수 (사양)

                사용

                마스터 제어

                직접 제어 모터

                ith a

                16

                16

                ue v

                125220250380400500

                380

                그만큼

                AC-15 및

                4.6 2.6 2.0

                AC-3 및

                12

                AC-4 및

                3.5

                DC-13 더블 브레이크 포인트 a

                0.55 0.27 0.14

                DC-13 4- 차단 지점 a

                0.82 0.41 0.20

                Lixin 환경 보호 로터리 캠 스위치 기계 및 전기 수명

                기계적 수명 : 시간당 300 사이클의 작동 주파수로 0.3 × 10 ° 사이클.

                전기 수명 :

                -AC-15 및 DC-13 : 0.1 × 10 ° 사이클의 경우 시간당 300 사이클의 작동 빈도.

                -AC-3 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.

                -AC-4 : 0.1 × 10 ° 사이클, 시간당 120 사이클의 작동 주파수.


                (참고 : AC-15 및 DC-13은 특정 유형의 전기 하중을 나타냅니다. AC-3 및 AC-4는 AC 모터를 전환하기위한 다른 듀티 유형을 나타냅니다.)

                작동 방식

                기능 코드

                액추에이터 위치

                자체 복제 유형

                A

                0 ° -45 °

                B

                45 ° → 0 ° -45 °











                위치 유형

                C

                0 ° 45 °

                D

                45 ° 0 ° 45 °

                E

                45 ° 0 ° 45 ° 90 °

                F

                90 ° 45 ° 0 ° 45 ° 90 °

                G

                90 ° 45 ° 0 ° 45 ° 90 ° 135 °

                H

                135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °

                l

                135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °

                J

                120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °

                K

                120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °

                L

                150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °

                M

                150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °

                N

                45 ° 45 °

                P

                90 ° 0 ° 90 °

                Lixin 환경 보호 회전 캠 스위치 전체 치수 및 장착 치수
