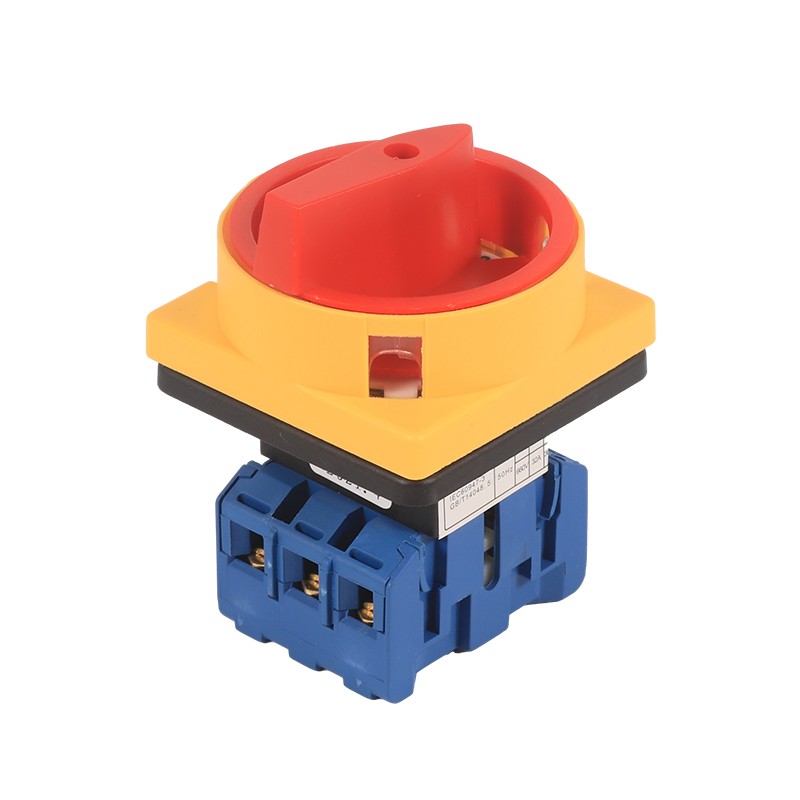

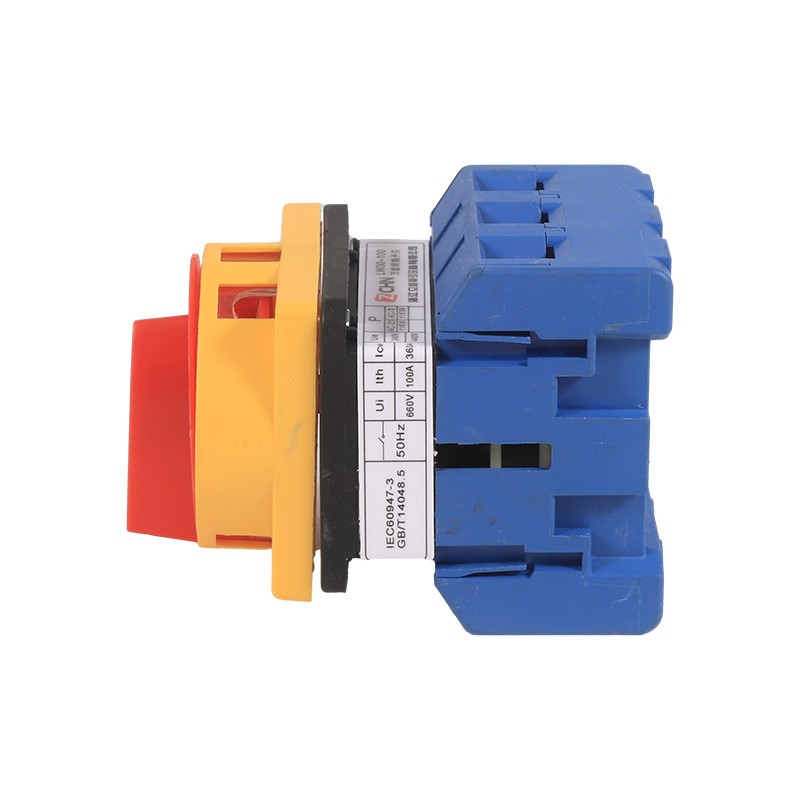

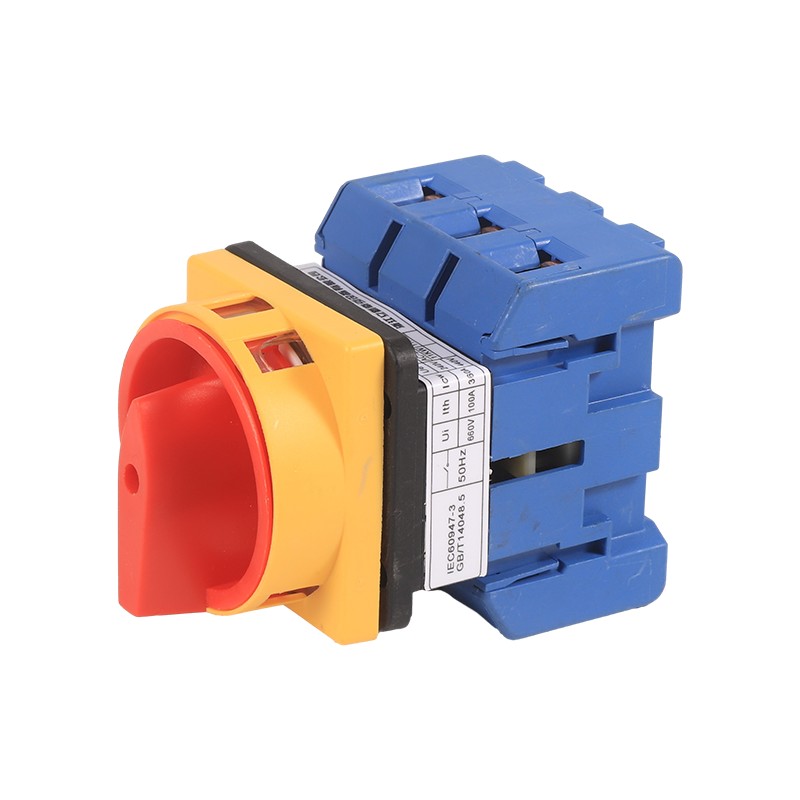

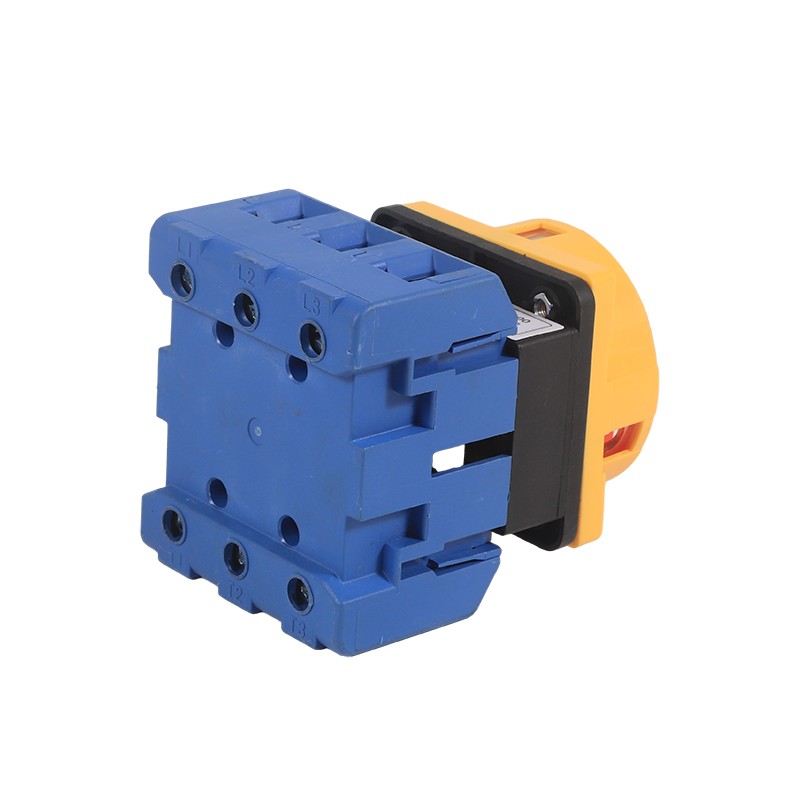

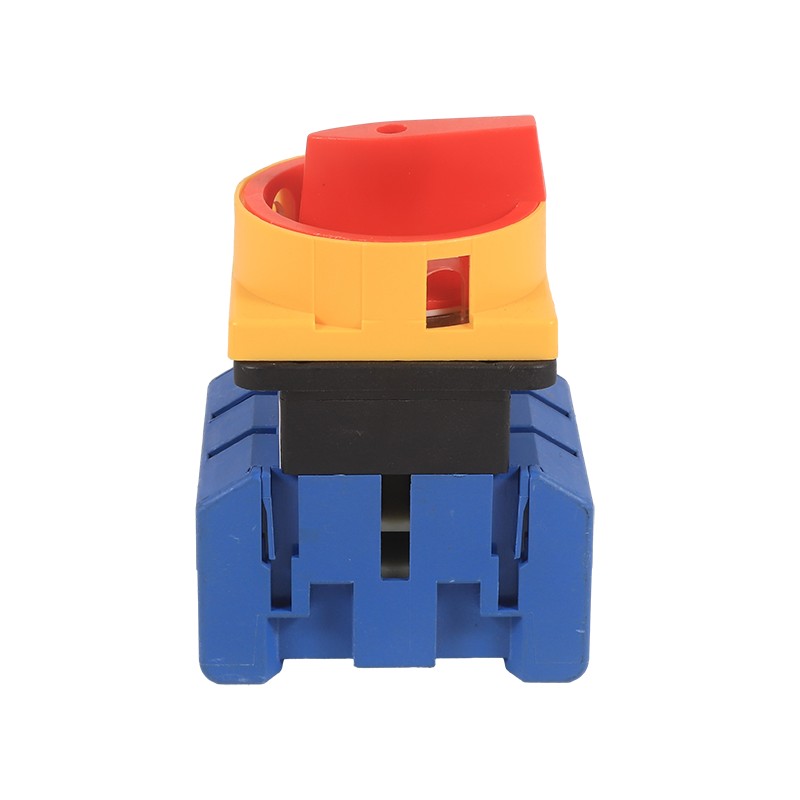

LW30 시리즈 범용 스위치

LW30 시리즈 Universal Switch는 다기능 및 높은 신뢰성을 통합하는 전기 제어 장치입니다. 주로 AC 50Hz, 정격 작동 전압 440V 이하의 산업 및 시민 전기 시스템에서 주로 사용되며 최대 100A까지 전류를 평가합니다. 우수한 전기 성능 및 모듈 식 설계 개념을 통해이 제품은 위험 제어 시스템, 중앙 에어컨 장치, 물 공급 및 배수 펌핑 스테이션 및 기타 장면의 주요 전력 스위칭 장치로 널리 사용됩니다.

문의 보내기

제품 설명

LW30 스위치는 작은 크기, 소형 구조, 절묘한 재료 선택, 우수한 절연, 손가락 보호 기능, 안전성 및 신뢰성의 장점을 가지고 있으며, 스위치를 제거하지 않고 3 극 표준 블록에 다른 접촉 블록을 추가 할 수 있습니다. 스위치 절연 거리는 다른 유사한 스위치보다 클수록 DC 스위치에 적합합니다.

이 일련의 스위치는 고강도 엔지니어링 플라스틱 및 고품질 합금 접점 재료의 복합 구조를 채택하고 3 차원 접촉 레이아웃을 통해 공간 활용을 최대화합니다. 핵심 구성 요소는 빠른 파괴 메커니즘의 특허 설계와 함께 합금 이중 브레이크 접촉 시스템을 채택하여 ARC 생성을 효과적으로 억제합니다. 이 제품은 ISO9001 품질 관리 시스템 인증 및 CCC 및 기타 국제 인증을 통과했습니다. 소형 구조, 우수한 안전성 성능 및 유연한 구성 체계를 통해이 일련의 스위치는 지능형 건물, 산업 자동화 및 새로운 에너지 분야에서 중요한 전기 구성 요소가되었습니다.

LW30 시리즈의 작업 조건 스위치 오버 스위치 하중 차단 변경

정상적인 근무 조건

(1) 주변 공기 온도는 +40도를 초과하지 않으며 24 시간 이내의 평균 온도는 25 ° C를 초과하지 않습니다.

(2) 주변 기온의 하한은 -25 ° C를 초과하지 않습니다.

(3) 설치 위치의 고도는 2000m를 초과하지 않습니다.

(4) 최대 온도가 +40 ° C 인 경우 공기의 상대 습도는 50%를 초과하지 않습니다. 20 ° C에서 90%와 같은 낮은 온도에서 더 높은 상대 습도가 허용됩니다. 온도 변화로 인해 때때로 발생하는 응축을 처리하기 위해 특별한 조치를 취해야합니다.

설치 조건

(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.

(2) 공장에서 제공 한 지침에 따라 설치하십시오.

분류

1. 사용 범주에 따라

(1) AC-23A

(2) AC-3

2. 제공된 보호 수준에 따라 (1) 스위치 상자없이 : IP20

(2) 열가소성 밀봉 스위치 상자 : IP65

보조 사양 코드

레벨 수 : 3 레벨의 경우 3, 4 레벨의 경우 4

추가 연락처 : 0, 1, 측면 장착 보조 접점이있는 1

중간 터미널 : 0, 1 중성 단자가없는 0

지면 터미널 : 0, 1 접지 터미널이없는 0

제품 모델과 그 의미

Lixin LW30 시리즈 스위치 매개 변수 위의 Load Disternect 변경 (사양)

모델 사양	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
합의 된 가열 전류 Lth a	25 (20)	32	40	63	80	100
정격 작동 전압 ue v	240 440	240 440	240 440	240 440	240 440	240 440
정격 값 LE/PE
AC-21A 및/kW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-22A A/KW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 및/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
