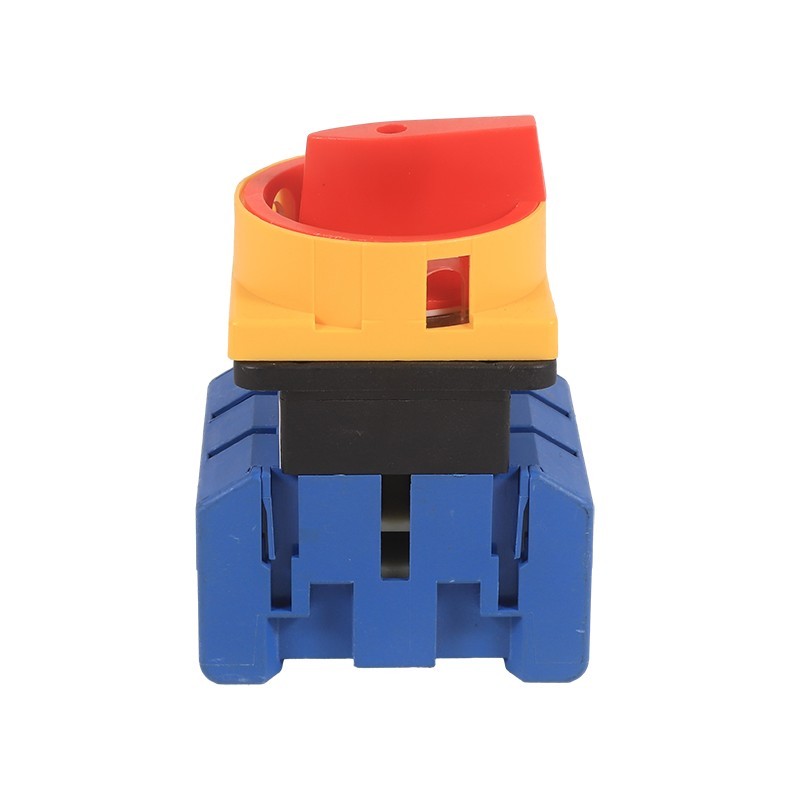

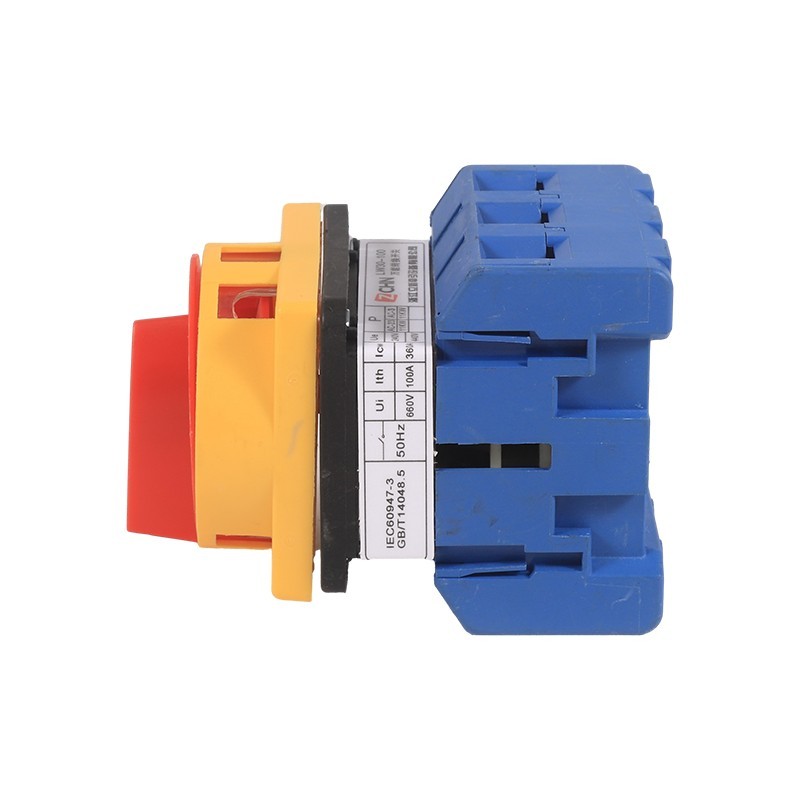

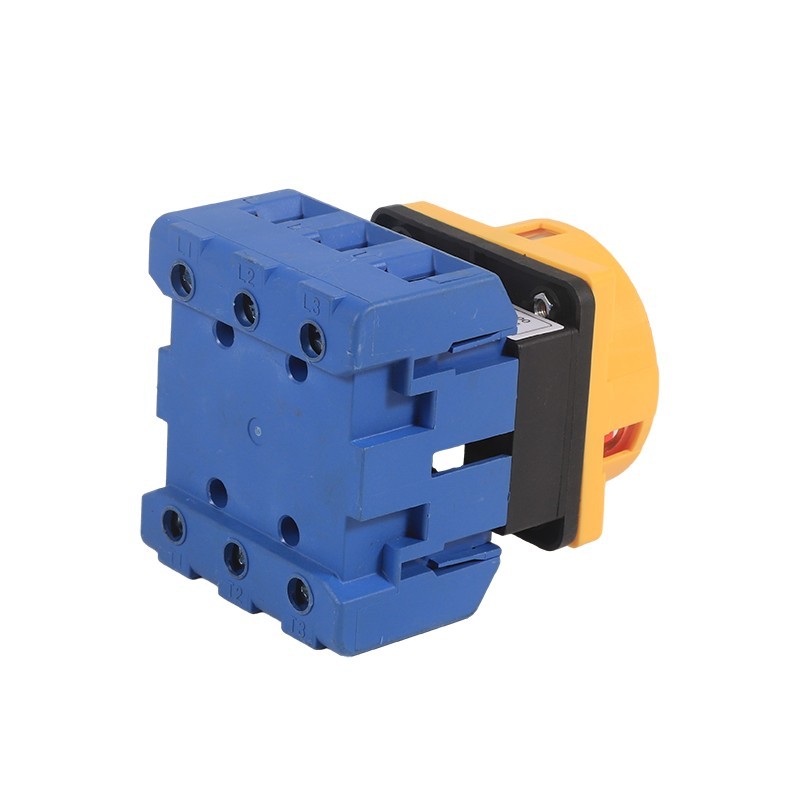

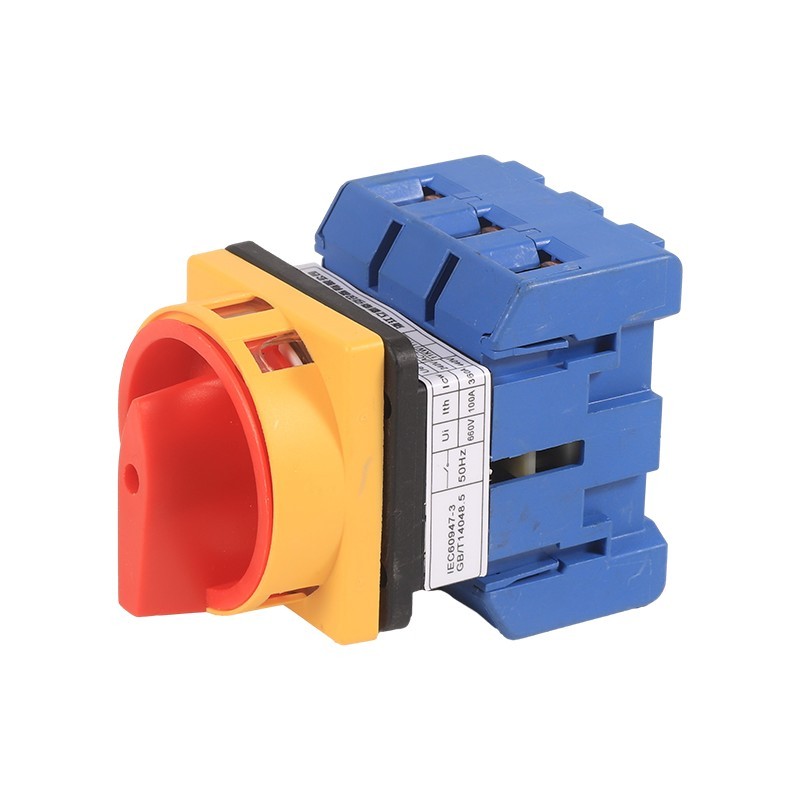

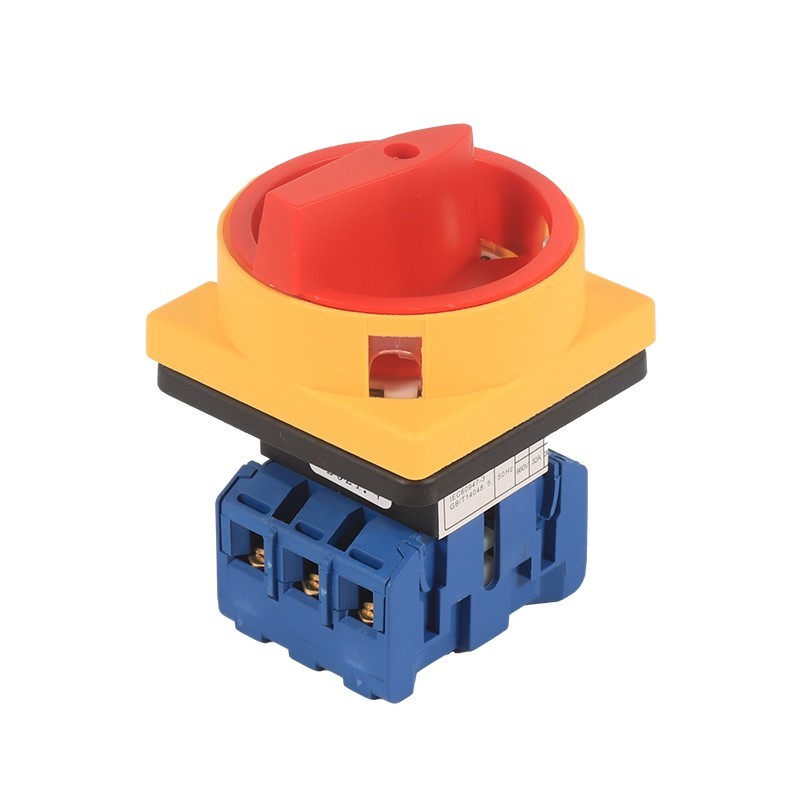

LW30 시리즈로드 연결 해제 스위치

LW30 시리즈는 주로 AC 50Hz, 정격 작동 전압 440V 이하, 100A 전기 회로에 대한 전류, 에어컨 및 워터 펌프 시스템의 마스터 스위치로 사용되는 100A 전기 회로에 주로 적용되며 GB/T140, GB/T1, GB/T1, GB/T1, GB/T4에 직접 제어 할 수 있습니다. 및 EN60947-5-1 인증.

문의 보내기

제품 설명

LW30 시리즈로 부하 연결 스위치 스위치를 소개하고 현대 전기 제어 솔루션에서 새로운 표준을 설정합니다. 우리는 완전한 사양을 가지고 있으며, 우리는 20A, 25A, 32A, 40A, 63A, 80A 및 100A 현재 등급을 가지고 있습니다. LW30은 소량, 컴팩트 한 구조, 고품질 재료, 더 나은 컨텐츠, 손가락 보호 및 확실한 블록과 같은 다양한 기능을 가지고 있습니다. LW30 시리즈 스위치의 절연 거리는 동일한 유형의 다른 스위치의 절연 거리는 속도가 빠르며 DC 스위치에 적합합니다.

스위치를 설치할 때 순응해야 할 몇 가지 설치 예방 조치가 있습니다. 전원을 설치하기 전에 전원이 전기 충격을 피하기 위해 전원을 분리해야합니다. 환경은 건조하고 드러나야하며, 고온과 축축 할 수 없으며 스위치를 고정하기 위해 스위치를 고정해야합니다. 제 케이블과로드 케이블을 피하기 위해 회로 다이어그램에 따라 연결 케이블을 사용해야합니다.

위의 예방 조치에 따라 스위치의 안전하고 신뢰할 수있는 작동을 보장 할 수 있습니다. 이상이 있으면 제품의 정상적인 작동 및 서비스 수명을 보장하기 위해 시간이 지남에 따라 교체 또는 수리해야합니다.

LW30 시리즈의 작업 조건 스위치 오버 스위치 하중 차단 변경

정상적인 근무 조건

(1) 주변 공기 온도는 +40도를 초과하지 않으며 24 시간 이내의 평균 온도는 25 ° C를 초과하지 않습니다.

(2) 주변 기온의 하한은 -25 ° C를 초과하지 않습니다.

(3) 설치 위치의 고도는 2000m를 초과하지 않습니다.

(4) 최대 온도가 +40 ° C 인 경우 공기의 상대 습도는 50%를 초과하지 않습니다. 20 ° C에서 90%와 같은 낮은 온도에서 더 높은 상대 습도가 허용됩니다. 온도 변화로 인해 때때로 발생하는 응축을 처리하기 위해 특별한 조치를 취해야합니다.

설치 조건

(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.

(2) 공장에서 제공 한 지침에 따라 설치하십시오.

분류

1. 사용 범주에 따라

(1) AC-23A

(2) AC-3

2. 제공된 보호 수준에 따라 (1) 스위치 상자없이 : IP20

(2) 열가소성 밀봉 스위치 상자 : IP65

보조 사양 코드

레벨 수 : 3 레벨의 경우 3, 4 레벨의 경우 4

추가 연락처 : 0, 1, 측면 장착 보조 접점이있는 1

중간 터미널 : 0, 1 중성 단자가없는 0

지면 터미널 : 0, 1 접지 터미널이없는 0

제품 모델과 그 의미

Lixin LW30 시리즈 스위치 매개 변수 위의 Load Disternect 변경 (사양)

모델 사양	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
합의 된 가열 전류 Lth a	25 (20)	32	40	63	80	100
정격 작동 전압 ue v	240 440	240 440	240 440	240 440	240 440	240 440
정격 값 LE/PE
AC-21A 및/kW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-22A A/KW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 및/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
