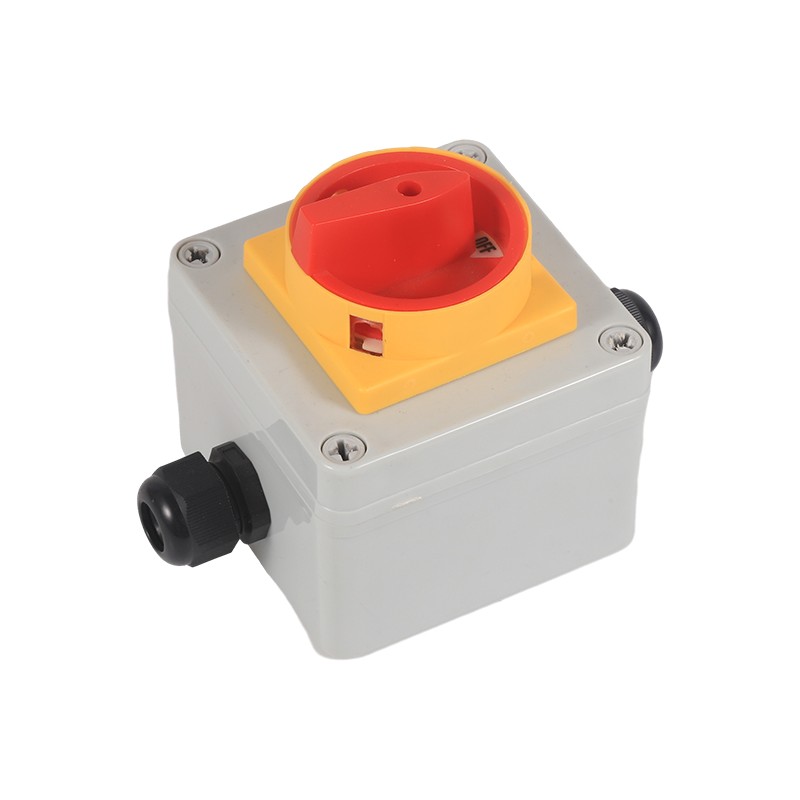

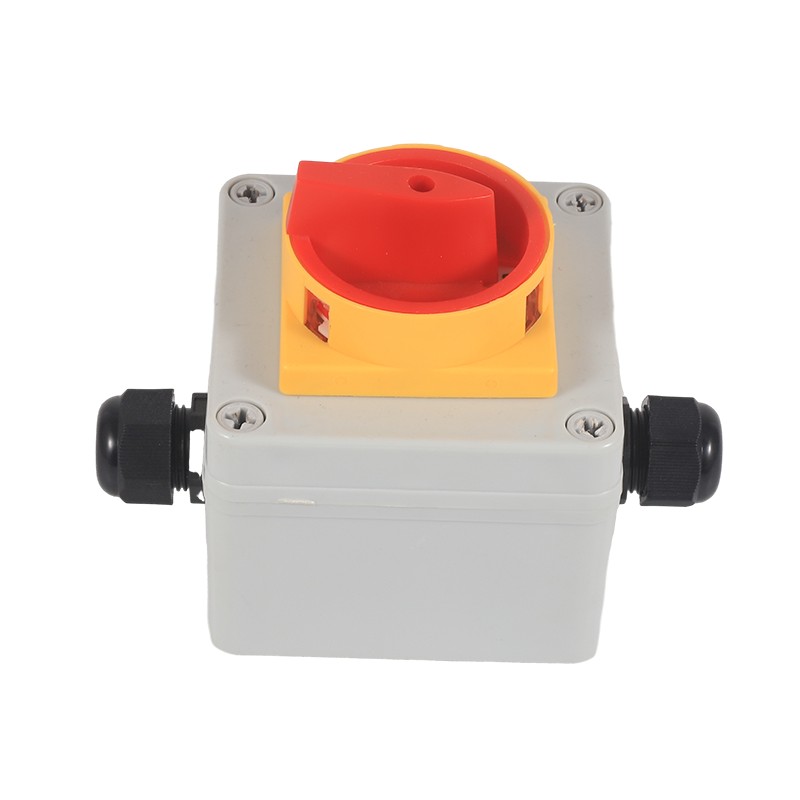

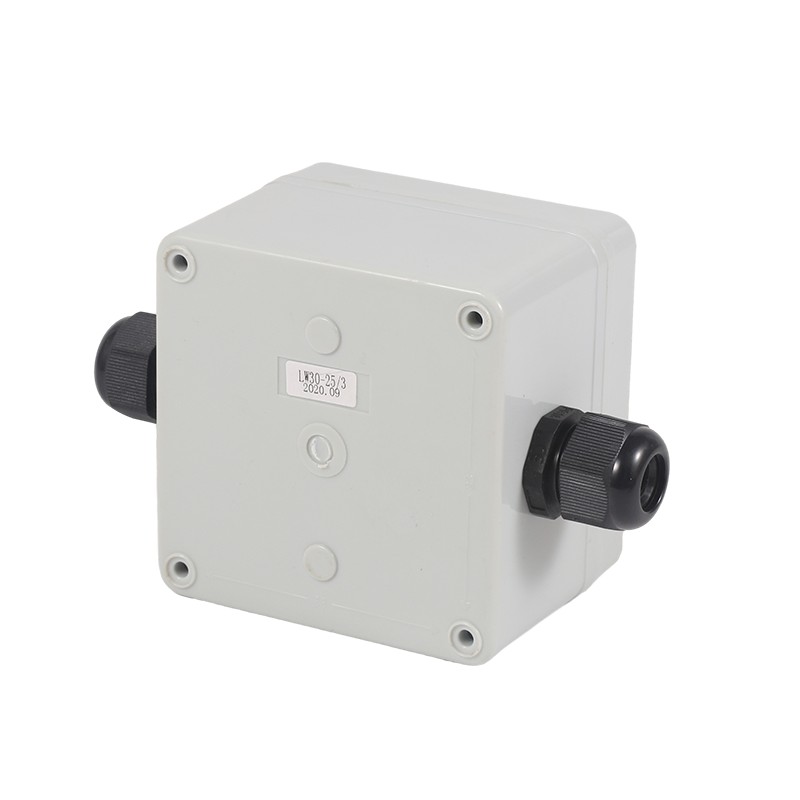

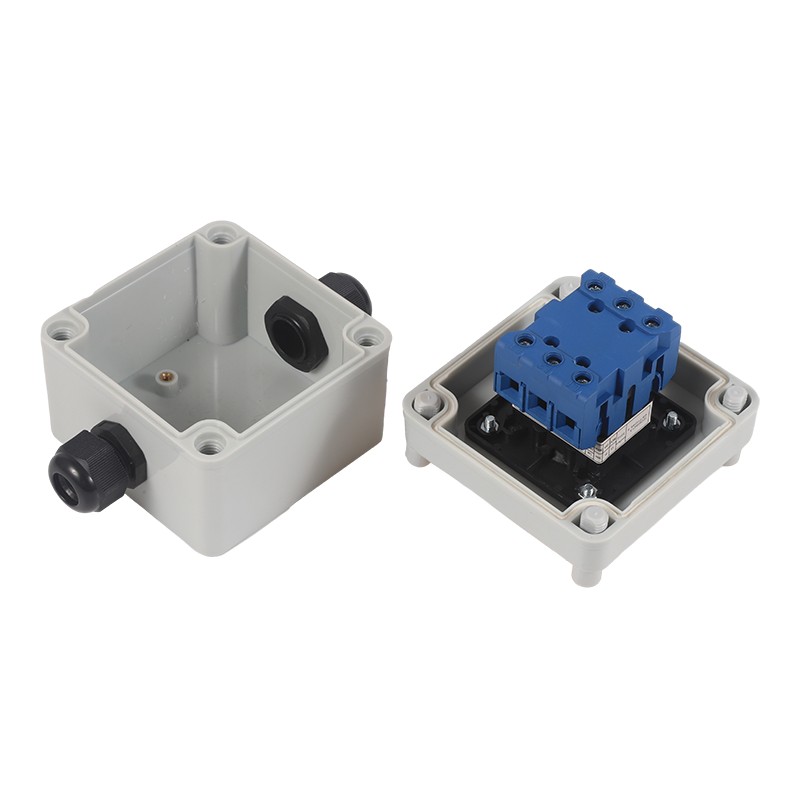

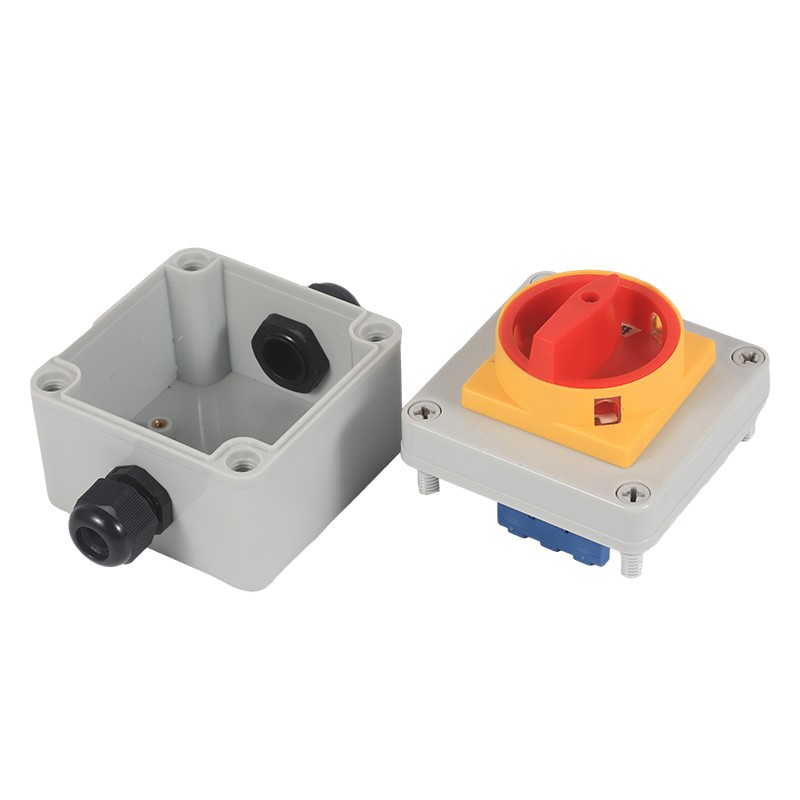

Universal Switch의 전문 제조업체 인 Lixin 은이 분야에서 약 20 년을 보냈으므로 방수 상자와 함께 LW30 시리즈 부하 연결 해제 스위치를 구매할 것을 제안합니다. 우리의 제품은 GB/T14048.3, GB/T14048.5 및 EN60947-5-1과 같은 인증을 준수합니다. 방수 상자는 수분이 스위치에 스위치에 스며 들어 방해 할 수 있습니다. LW30 시리즈의 핵심은 혁신적인 하중 분리 전환 장치로 안전 또는 신뢰성을 손상시키지 않고 전원 간의 부드럽고 빠른 전환을 가능하게합니다.
소량, 소형 구조, 좋은 단열재를 갖는이 스위치는 주요 전원, 백업 생성기 또는 대체 전원이든 잘 작동 할 수 있으며, 중단되지 않은 전원 공급 장치, 다운 타임 및 중단에 대한 중요한 작업을 보호 할 수 있습니다.
한마디로,이 시리즈 스위치를 사용하면 회로를 매끄럽고 안전하게 관리하는 데 도움이되며, 잘 유지하면 기계적 수명이 길다면 자유롭게 연락하십시오.
정상적인 근무 조건
(1) 주변 공기 온도는 +40도를 초과하지 않으며 24 시간 이내의 평균 온도는 25 ° C를 초과하지 않습니다.
(2) 주변 기온의 하한은 -25 ° C를 초과하지 않습니다.
(3) 설치 위치의 고도는 2000m를 초과하지 않습니다.
(4) 최대 온도가 +40 ° C 인 경우 공기의 상대 습도는 50%를 초과하지 않습니다. 20 ° C에서 90%와 같은 낮은 온도에서 더 높은 상대 습도가 허용됩니다. 온도 변화로 인해 때때로 발생하는 응축을 처리하기 위해 특별한 조치를 취해야합니다.
설치 조건
(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.
(2) 공장에서 제공 한 지침에 따라 설치하십시오.
분류
1. 사용 범주에 따라
(1) AC-23A
(2) AC-3
2. 제공된 보호 수준에 따라 (1) 스위치 상자없이 : IP20
(2) 열가소성 밀봉 스위치 상자 : IP65
보조 사양 코드
레벨 수 : 3 레벨의 경우 3, 4 레벨의 경우 4
추가 연락처 : 0, 1, 측면 장착 보조 접점이있는 1
중간 터미널 : 0, 1 중성 단자가없는 0
지면 터미널 : 0, 1 접지 터미널이없는 0
모델 사양 |
LW30-25 (20) |
LW30-32 |
LW30-40 |
LW30-63 |
LW30-80 |
LW30-100 |
합의 된 가열 전류 Lth a |
25 (20) |
32 |
40 |
63 |
80 |
100 |
정격 작동 전압 ue v |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
정격 값 LE/PE |
||||||
AC-21A 및/kW |
20/-20/- |
32/-32/- |
40/-40/- |
63/-63/- |
80/-80/- |
100/- 100/- |
AC-22A A/KW |
20/-20/- |
32/-32/- |
40/-40/- |
63/-63/- |
80/-80/- |
100/- 100/- |
AC-23A A/KW |
15/4 15/7.5 |
22/5.5 22/11 |
30/7.5 30/15 |
43/11 43/22 |
57/18.5 57/30 |
70/22 70/37 |
AC-3 및/kW |
11.7/3 11.7/5.5 |
15/4 15/7.5 |
22/7.5 22/11 |
36/11 36/18.5 |
43/15 43/22 |
57/18.5 57/30 |
정격 근무일
8 시간 작업 시스템/간헐적 사이클 작업 시스템, 작동 주파수는 30 배/h입니다.
전기 수명
AC-23의 경우 10,000 회, AC-3의 경우 6,000 회, 보조 연락처의 경우 2,000 회
