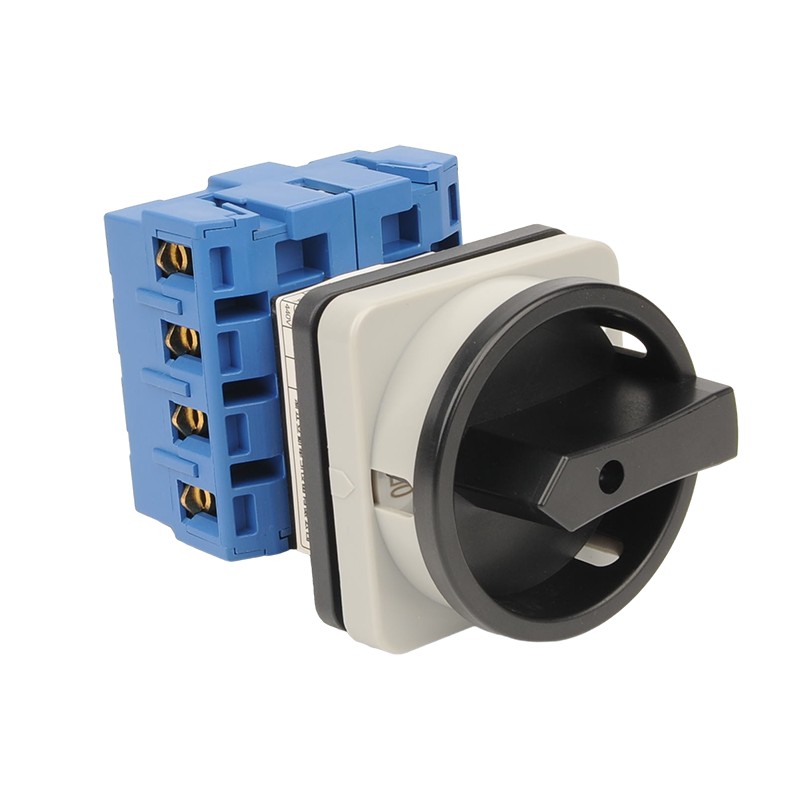

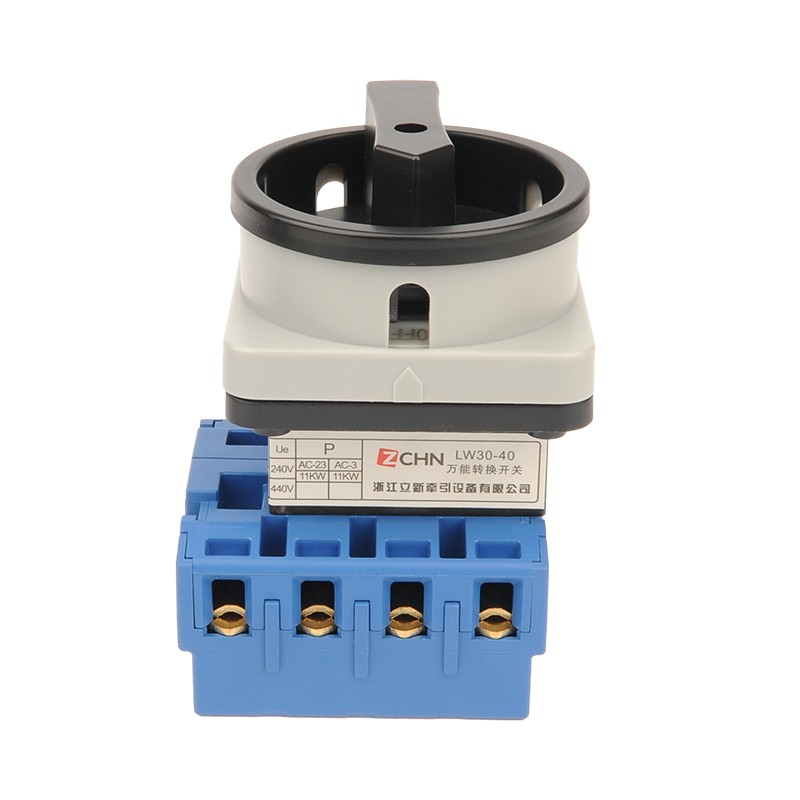

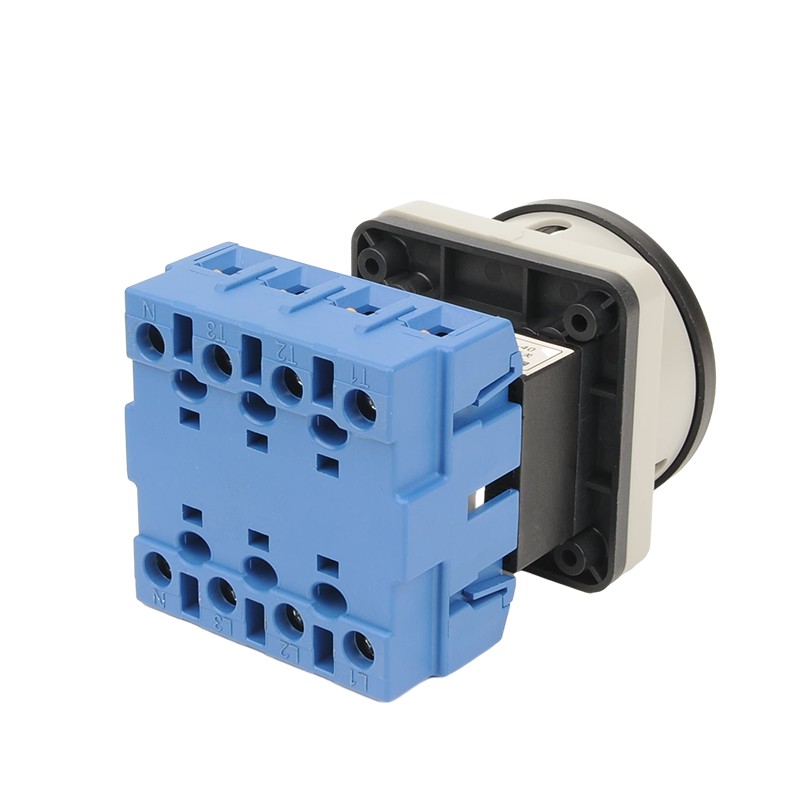

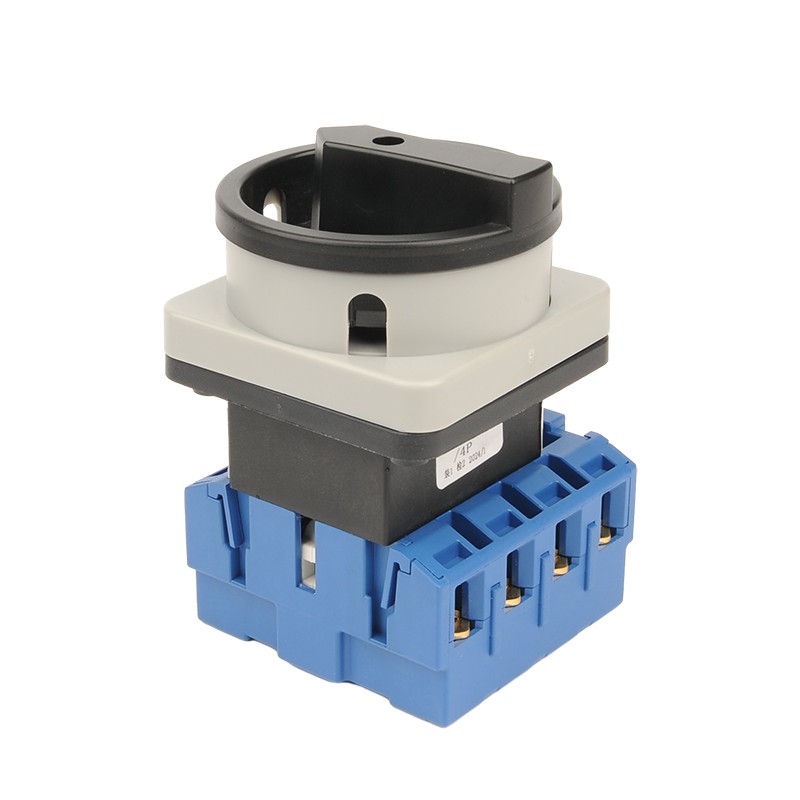

LW30 시리즈 전환 스위치

LW30 시리즈 스위치는 주로로드 제어 및 단락 보호에 적용되는 일반적인 전기 보호 장치입니다. Lixin LW30 스위치는 우수한 성능과 놀라운 품질을 가지고 있으며, 장치를 안정적이고 매끄럽게 제어 할 수 있습니다.

문의 보내기

제품 설명

Universal Switch의 전문 제조업체로서 Lixin LW30 Series Switch를 구매하시기 바랍니다. 요구 사항을 충족하기위한 다양한 현재 클래스가 있으며, 환기 설치, 에어컨 및 펌프 시스템의 주요 스위치로 사용할 수 있으며, 산업 분배 캐비닛, 모터 제어 루프, 빈번한 안정성 단락 보호에 적용 할 수 있습니다.

LW30 시리즈 스위치는 소량, 소형 구조, 선택적 재료, 더 나은 단열재, 손가락 보호, 안전하고 신뢰할 수있는 것과 같은 많은 기능을 가지고 있습니다. 단열 거리는 다른 유형 스위치, 빠른 분리 속도, 직접 스위치에 적합합니다. 스위치를 설치할 때 전력이 단축되어야합니다. 스위치를 고정하기 위해 맞는 나사를 사용해야합니다. 회로 다이어그램에 따라 케이블을 연결하여 전원 케이블과로드 케이블이 올바르게 연결되어 있는지 확인하여 접촉이 좋지 않도록합니다.

LW30 시리즈의 작업 조건 스위치 오버 스위치 하중 차단 변경

정상적인 근무 조건

(1) 주변 공기 온도는 +40도를 초과하지 않으며 24 시간 이내의 평균 온도는 25 ° C를 초과하지 않습니다.

(2) 주변 기온의 하한은 -25 ° C를 초과하지 않습니다.

(3) 설치 위치의 고도는 2000m를 초과하지 않습니다.

(4) 최대 온도가 +40 ° C 인 경우 공기의 상대 습도는 50%를 초과하지 않습니다. 20 ° C에서 90%와 같은 낮은 온도에서 더 높은 상대 습도가 허용됩니다. 온도 변화로 인해 때때로 발생하는 응축을 처리하기 위해 특별한 조치를 취해야합니다.

설치 조건

(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.

(2) 공장에서 제공 한 지침에 따라 설치하십시오.

분류

1. 사용 범주에 따라

(1) AC-23A

(2) AC-3

2. 제공된 보호 수준에 따라 (1) 스위치 상자없이 : IP20

(2) 열가소성 밀봉 스위치 상자 : IP65

보조 사양 코드

레벨 수 : 3 레벨의 경우 3, 4 레벨의 경우 4

추가 연락처 : 0, 1, 측면 장착 보조 접점이있는 1

중간 터미널 : 0, 1 중성 단자가없는 0

지면 터미널 : 0, 1 접지 터미널이없는 0

제품 모델과 그 의미

Lixin LW30 시리즈 스위치 매개 변수 위의 Load Disternect 변경 (사양)

모델 사양	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
합의 된 가열 전류 Lth a	25 (20)	32	40	63	80	100
정격 작동 전압 ue v	240 440	240 440	240 440	240 440	240 440	240 440
정격 값 LE/PE
AC-21A 및/kW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-22A A/KW	20/-20/-	32/-32/-	40/-40/-	63/-63/-	80/-80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 및/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
