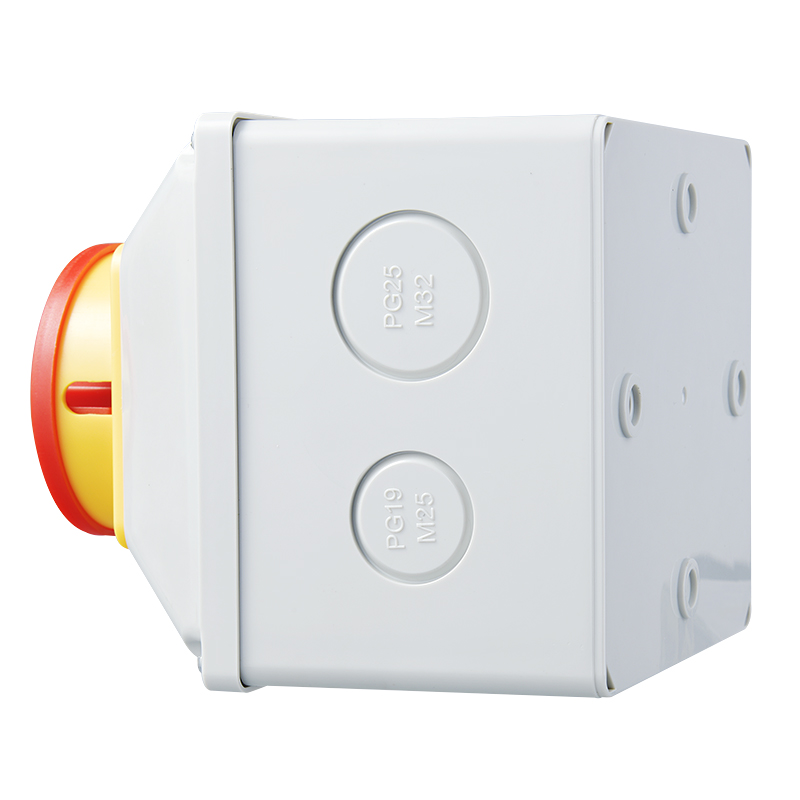

사양의 로터리 스위치가있는 LW26GS 방수 상자 :
기본 특성
현재 사양 : 20a, 25a, 32a, 63a 등. LW26GS-20, LW26GS-25, LW26GS-32, LW26GS-63 및 기타 모델과 같은 다양한 하중 요구 사항을 충족 할 수 있습니다.
전압 레벨 : 정격 작동 전압은 일반적으로 440V AC 이하이며 많은 일반적인 산업 및 민간 전압 환경에 적합합니다.
극의 수 : 일반적으로 4 개의 극과 기타 옵션이 있으며 다른 수의 상이있는 회로를 제어하는 데 사용할 수 있습니다. 예를 들어, LW26GS-20/04-1, LW26GS-20/04-2 등은 4 극 제품입니다.
보호 정도 : IP65 이상, 방수 및 방진 성능이 우수하면 습하고 먼지가 많고 가혹한 환경에서는 안정적으로 작동 할 수 있습니다.
형질
다목적 기능 : 전원 차단 기능, 주 제어 부하 연결 끊김 등의 기능을 갖춘 모터의 선방 및 역전 제어 및 이중 전력 스위칭과 같은 모든 종류의 전기 장비의 제어 및 보호에 널리 사용될 수 있습니다.
Lixin LW26 설치 조건의 로터리 스위치가있는 방수 상자
(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.
(2) 공장에서 제공 한 지침에 따라 설치하십시오.
통제 수단 방법 |
특성 지정 |
액추에이터 위치 |
|||
자체 복제 유형 |
A |
0 ° 30 ° |
0-45 ° |
0 ° -60 ° |
|
B |
30 ° -0 ° 30 ° |
45 ° 0 ° -45 ° |
60 ° 0 ° -60 ° |
||
X |
60-30 = 0 ° 30-60 ° |
||||
위치 유형 |
C |
0 ° 30 ° |
0 ° 45 ° |
0 ° 60 ° |
|
D |
30 ° 0 ° 30 ° |
45 ° 0 ° 45 ° |
60 ° 0 ° 60 ° |
||
E |
30 ° 0 ° 30 ° 60 ° |
45 ° 0 ° 45 ° 90 ° |
60 ° 0*60*120 ° |
||
F |
60 ° 30 ° 0 ° 30 ° 60 ° |
90 ° 45 ° 0 ° 45 ° 90 ° |
60 ° 0 ° 60 ° 120 ° 180 ° |
||
G |
60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
120 ° 60 ° 0 ° 60 ° 120 ° 180 ° |
||
H |
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|||
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
||||
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
||||
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
||||
N |
45 ° 45 ° |
30 ° 30 ° |
|||
P |
90 ° 0 ° 90 |
||||
T |
0*90 ° |
||||
V |
90 ° 0 ° |
||||
R |
270 ° 0 ° 90 ° 180 ° |
||||
정위 자체 복제 유형 |
Q |
30 ° 0 ° -30 ° |
45-0 ° 45 ° |
||
S |
30 ° -0 ° 60 ° |
90 ° 0 ° -45 |
|||
W |
90-45 ° 0 ° 45-90 ° |
||||
Z |
120 ° -90 ° 0⁰ -30 ° |
135 ° -90 ° 0⁶ -45 ° |
