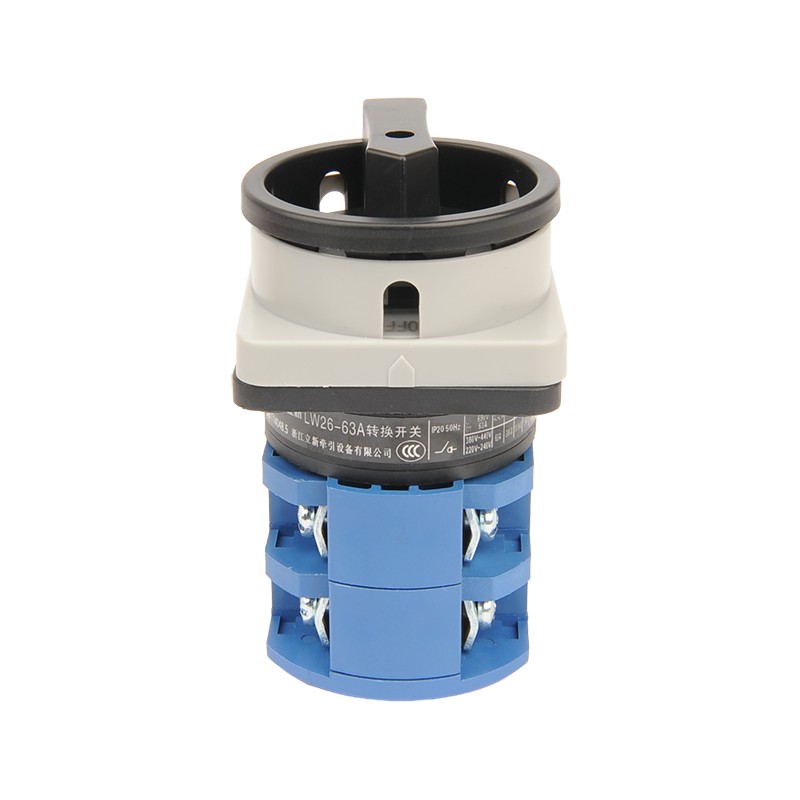

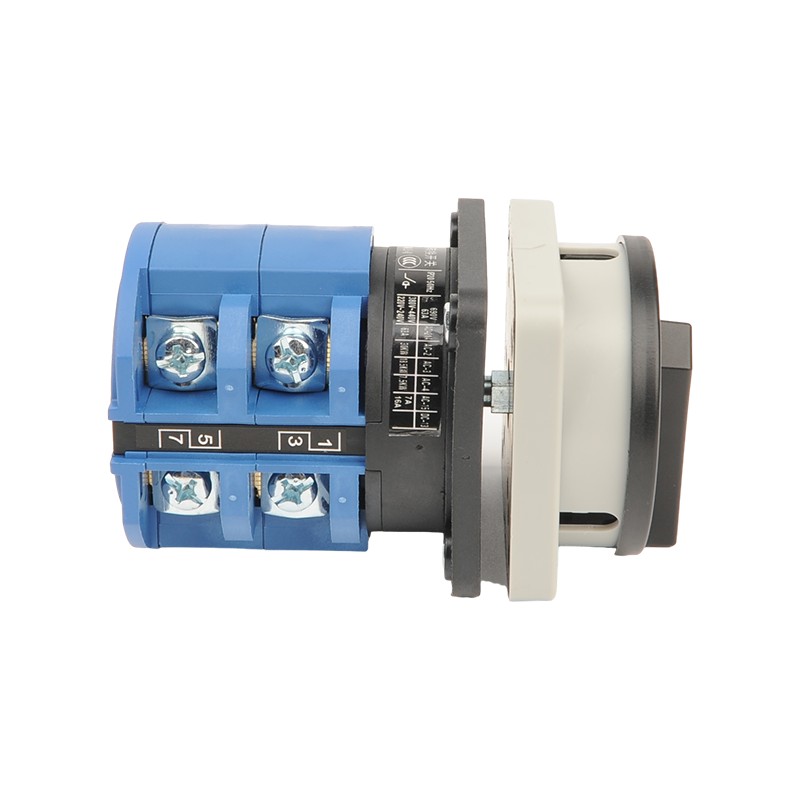

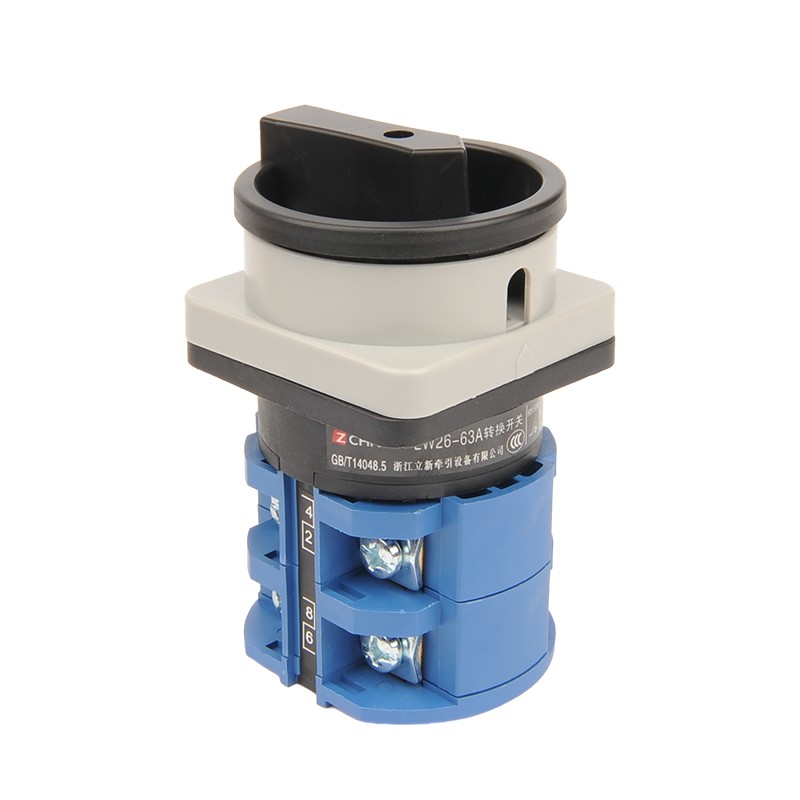

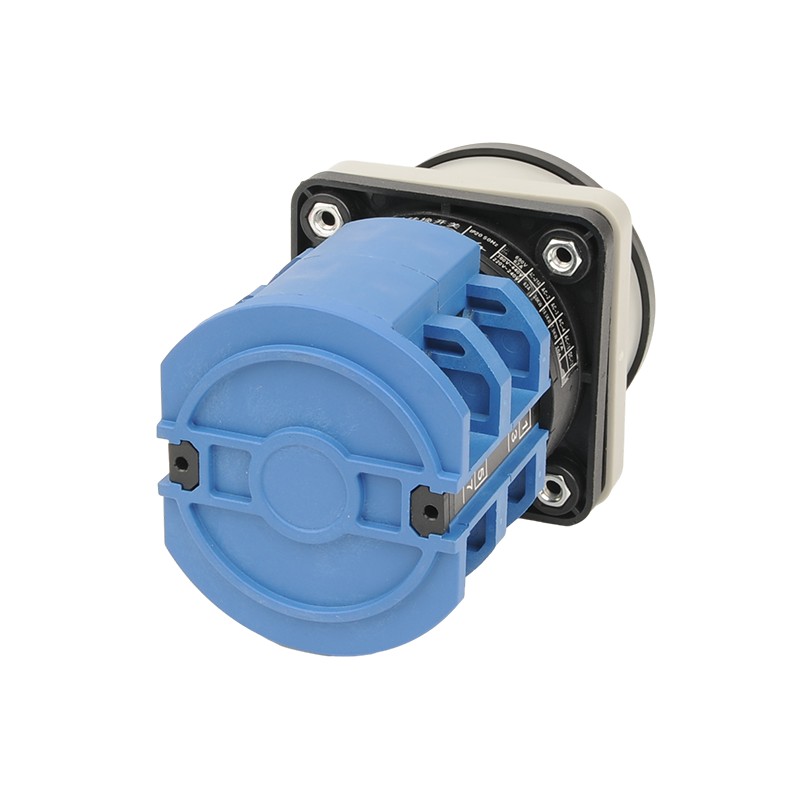

LW26GS 범용 전송 스위치는 복잡한 회로 스위칭 요구 사항을 위해 설계된 다기능 전기 제어 장치입니다. 핵심 기능에는 전력 변환, 다중 회로 온 오프 컨트롤 및 신호 스위칭이 포함되며, 이는 저전압 전기 시스템에 적합합니다. 모듈 식 조합 구조를 채택하고 다층 연락처 그룹 스태킹을 지원합니다. 주택은 보호 수준이 높은 화염성 PC 재료로 만들어졌으며 CCC 인증 표준을 충족합니다. 고유 한 포지셔닝 메커니즘은 정확한 기어 스위칭을 보장하고 기계식 인터록 부착물과 호환됩니다. 복잡한 논리 제어 기능을 달성하기위한 컴팩트 한 구조, 시스템 신뢰성 및 운영 편의성을 크게 향상시키기 위해 전력, 야금, 공작 기계 및 기타 산업 장비 회로 재구성, 모드 스위칭 및 안전 인터 록 제어에 널리 사용됩니다. 우리의 제품은 국제 표준에 따라 걱정할 필요가 없습니다.이 스위치는 산업 분야에서 회로를 효율적으로 원할 필요가 있습니다.
자물쇠 타입 스위치는 20A, 25A, 32A, 63A, 125A 및 160A의 6 가지 현재 등급으로 제공됩니다.
매개 변수 |
LW26GS-20 |
LW26GS-25 |
LW26GS-32 LW26GS-32F |
LW26GS-40 LW26GS-40F |
LW26GS-63 LW26GS-63F |
LW26GS-125 |
LW26GS-160 |
LW26GS-250 |
UE (V) |
440 |
440 |
440 |
440 |
440 |
440 |
440 |
440 |
ith (a) |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
즉 |
||||||||
AC-21A (A) |
20 |
25 |
32 |
63 |
100 |
150 |
||
AC-22A (A) |
20 |
25 |
32 |
63 |
100 |
150 |
||
AC-23A (A) |
15 |
22 |
30 |
37 |
57 |
90 |
135 |
200 |
정격 제어력 (P) |
||||||||
AC-23A (KW) |
7.5 |
11 |
15 |
18.5 |
30 |
45 |
75 |
사양 및 모델 |
패널 사양 |
전체 차원 |
|||||||
A |
C |
L |
H |
E |
F |
D1 |
D2 |
||
LW26GS-20/04-1 |
M1 |
□ 48 |
43 |
42 |
33 |
36 |
36 |
8.5 |
φ4.5 |
LW26GS-20/04-2 |
M2 |
□ 64 |
43 |
43 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-20X/04-1 |
M1 |
□ 48 |
42 |
54 |
33 |
36 |
36 |
φ8.5 |
φ4.5 |
LW26GS-20X/04-2 |
M2 |
□ 64 |
42 |
55 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-25/04-1 |
M1 |
□ 48 |
45.2 |
50 |
33 |
36 |
36 |
φ8.5 |
φ4.5 |
LW26GS-25/04-2 |
M2 |
□ 64 |
45.2 |
51 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-32/04-2 |
M2 |
□ 64 |
58 |
55 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-32/04-3 |
M3 |
□ 88 |
58 |
55 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-40/04-2 |
M2 |
□ 64 |
58 |
55 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-40/04-3 |
M3 |
□ 88 |
58 |
55 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-40F/04-2 |
M2 |
□ 64 |
64 |
55 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-40F/04-3 |
M3 |
□ 88 |
64 |
55 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-63/04-2 |
M2 |
□ 64 |
66 |
72.5 |
42 |
48 |
48 |
φ10 |
4.5 |
LW26GS-63/04-3 |
M3 |
□ 88 |
66 |
72.5 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-63F/04-2 |
M2 |
□ 64 |
64 |
55 |
42 |
48 |
48 |
φ10 |
φ4.5 |
LW26GS-63F/04-3 |
M3 |
□ 88 |
64 |
55 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-125/04-3 |
M3 |
□ 88 |
84 |
88 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-160/04-3 |
M3 |
□ 88 |
88 |
100 |
52 |
68 |
68 |
φ13 |
φ6 |
LW26GS-250/04-3 |
M3 |
□ 88 |
108 |
108 |
52 |
68 |
68 |
φ13 |
φ6 |
