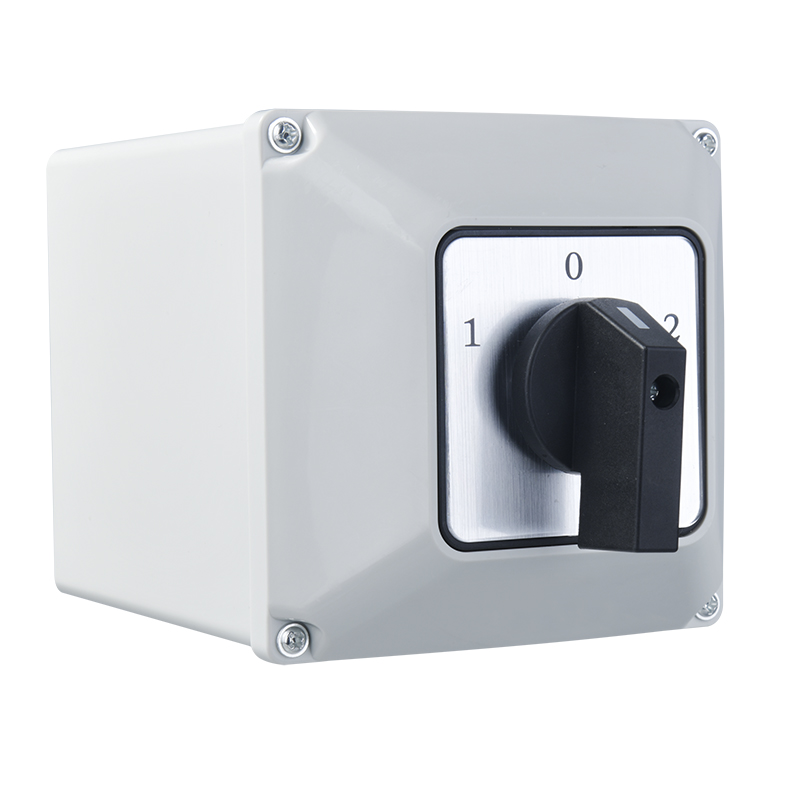

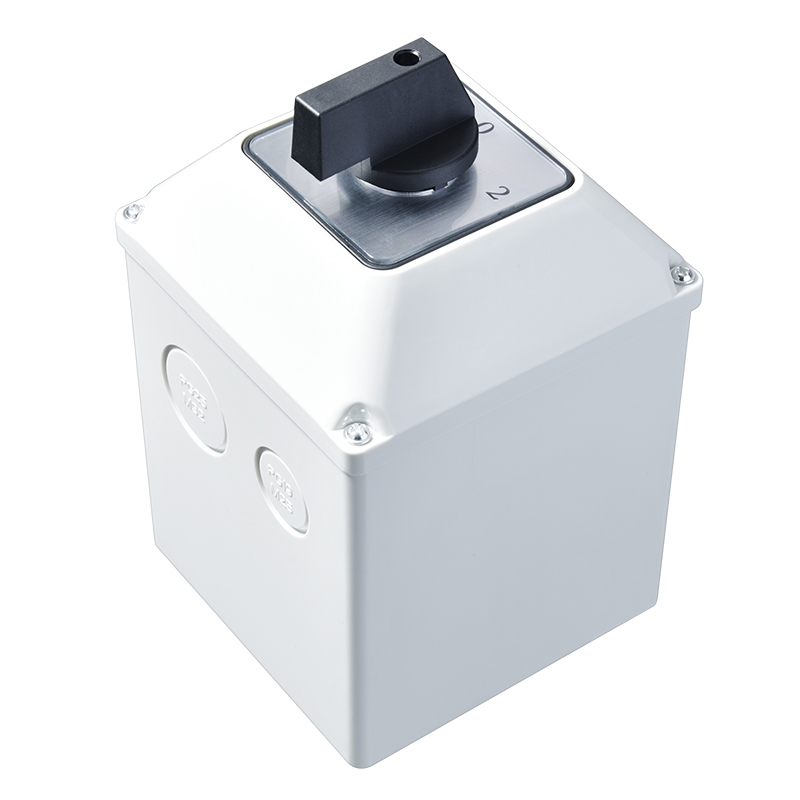

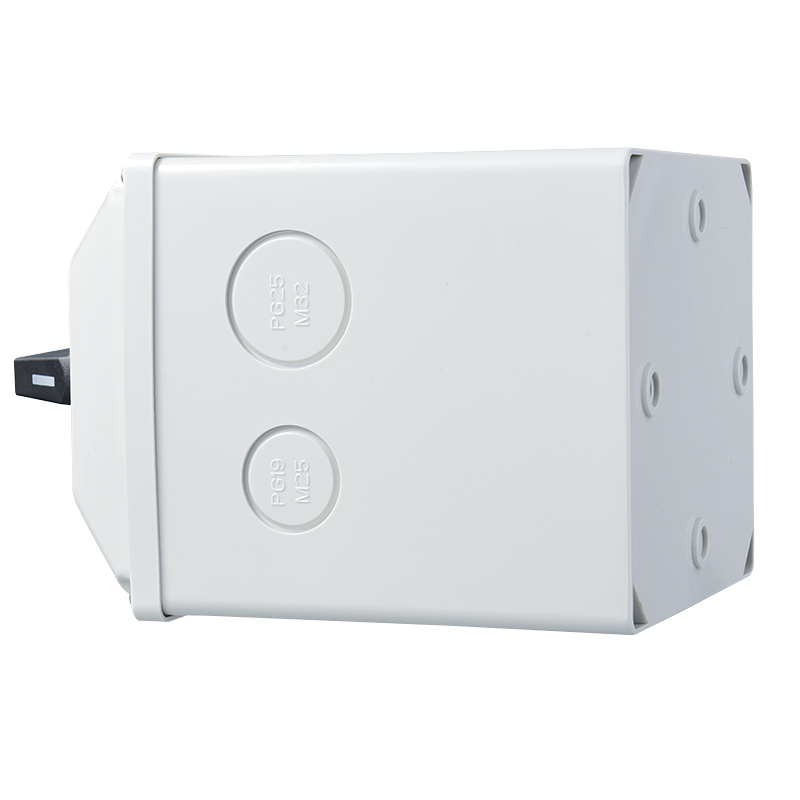

사양의 로터리 스위치가있는 LW26 방수 상자 :
현재 사양 : 10A, 20A, 25A, 32A, 63A 등은 다양한 전기 기기의 현재 하중 요구 사항을 충족시킬 수 있습니다.
전압 사양 : 일반적으로 220V-500V AC 작동 전압 범위에 적용 할 수 있으며 다양한 일반적인 AC 전원 공급 장치에 적응할 수 있습니다.
보호 정도 : 일반적으로 방수 및 방진 성능이 우수한 IP65 이상의 보호 수준을 달성하는 것은 가혹한 야외 또는 산업 환경에서 사용할 수 있습니다.
극의 수 : 2 극, 3 극, 4 극 및 기타 다른 옵션, 2 극의 LW26-20/2와 같은 다른 회로 연결 및 제어의 요구 사항을 충족하기위한 기타 다른 옵션, 4 폴의 경우 LW26-20/4.
재료 : 하우징은 일반적으로 부식성, 단열 및 기계적 강도와 같은 ABS와 같은 고품질 플라스틱으로 만들어집니다. 가볍고 처리하고 곰팡이가 쉽습니다.
로터리 스위치 매개 변수가있는 Lixin LW26 방수 상자 (사양)
(1) 주변 공기 온도는 +40도를 초과하지 않으며 24 시간 이내의 평균 온도는 25 ℃를 초과하지 않습니다.
(2) 주변 공기 온도의 하한은 -25 ℃를 초과하지 않는다.
(3) 설치 현장의 고도는 2000m를 초과하지 않습니다.
(4) 최대 온도가 +40 ° C 인 경우, 공기의 상대 습도는 50%를 초과하지 않으며, 온도 변화로 인해 때때로 응축에 대한 특별 조치를 취해야합니다.
(1) 스위치는 오염 수준 3의 환경 조건에 설치됩니다.
(2) 공장에서 제공 한 지침에 따라 설치하십시오.
통제 수단 방법 |
특성 지정 |
액추에이터 위치 |
|||
자체 복제 유형 |
A |
0 ° 30 ° |
0-45 ° |
0 ° -60 ° |
|
B |
30 ° -0 ° 30 ° |
45 ° 0 ° -45 ° |
60 ° 0 ° -60 ° |
||
X |
60-30 = 0 ° 30-60 ° |
||||
위치 유형 |
C |
0 ° 30 ° |
0 ° 45 ° |
0 ° 60 ° |
|
D |
30 ° 0 ° 30 ° |
45 ° 0 ° 45 ° |
60 ° 0 ° 60 ° |
||
E |
30 ° 0 ° 30 ° 60 ° |
45 ° 0 ° 45 ° 90 ° |
60 ° 0*60*120 ° |
||
F |
60 ° 30 ° 0 ° 30 ° 60 ° |
90 ° 45 ° 0 ° 45 ° 90 ° |
60 ° 0 ° 60 ° 120 ° 180 ° |
||
G |
60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
120 ° 60 ° 0 ° 60 ° 120 ° 180 ° |
||
H |
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|||
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
||||
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
||||
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
||||
N |
45 ° 45 ° |
30 ° 30 ° |
|||
P |
90 ° 0 ° 90 |
||||
T |
0*90 ° |
||||
V |
90 ° 0 ° |
||||
R |
270 ° 0 ° 90 ° 180 ° |
||||
정위 자체 복제 유형 |
Q |
30 ° 0 ° -30 ° |
45-0 ° 45 ° |
||
S |
30 ° -0 ° 60 ° |
90 ° 0 ° -45 |
|||
W |
90-45 ° 0 ° 45-90 ° |
||||
Z |
120 ° -90 ° 0⁰ -30 ° |
135 ° -90 ° 0⁶ -45 ° |
